一、開關機械特性測試儀 概述
     KEKGY-A型開關機械特性測試儀是我公司針對各種高壓開關研制的一種通用型電腦智能化測試儀器。該儀器應用光電脈沖技術，單片計算機技術及可靠的抗電磁輻射技術，配以精確可靠的速度/距離傳感器，可用于各種電壓等級的真空、SF6、少油、多油等高壓開關的機械性參數的調試與測量。
     KEKGY-A型開關機械特性測試儀接線方便、操作簡單、操作時只需一次合（分）動作便可得到合（分）閘全部數據。并能打印所需的全部數據，斷口電流波形和動觸頭運動曲線，便于分析保存。
二、開關機械特性測試儀 功能與特點
      2.1測試功能
      1、三相不同期  ms
      2、同相不同期                    同時測三相雙斷口  ms
      3、動觸頭行程                    測六個斷口        mm
      4、動觸頭超行程                 測六個斷口        mm
      5、合（分）閘時間              同時測一至六個斷口 ms
      6、合 （分 ）閘彈跳時間       同時測一至六個斷口 ms
      7、剛合（剛分）閘速度         測一個斷口（傳感器安裝斷口） m/s
      8、合（分）閘大速度         測一個斷口（傳感器安裝斷口） m/s
      9、合（分）閘平均速度         測一個斷口（傳感器安裝斷口） m/s
     2.2 特點
      1、采用了先進的傳感器，精確、可靠、安裝方便、適應面廣。
      2、對開關操動電壓適應范圍大，DC60V—220V均可操作。
      3、能自動判別并顯示開關操作中的錯誤指令和不成功操作。
      4、測試方法靈活，無論是合閘操作、分閘操作，一次操作就能獲得所需測量數據。
      5、測量數據可窗口顯示，也可以打印機輸出，打印機還能提供六個斷口的電流波形圖和一個斷口動觸頭的時間——行程的波形圖。
      6、測試儀體積小、重量輕、便于攜帶。
      7、抗干擾能力強，能在較強的電磁場中正常工作，適合變電站現場測試。
      8、儀器自帶220V/5A直流操作電源，可現場操動各種開關。并具有延時（一秒鐘）斷電功能。
      9、儀器嚴格按國家標準GB3309—89《高壓開關設備常溫下的機械試驗》中的定義要求進行數據采集和處理。
三、開關機械特性測試儀 儀器結構
      儀器由主機和傳感器兩部分組成，鋁合金防震箱包裝。

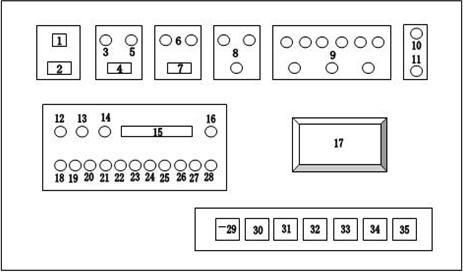

      3.1 主機面板介紹（見圖一）


                                    圖一
      1、電源開關；                       19、同相不同期指示燈；
      2、電源插座；                       20、合分時間指示燈；
      3、0.5A保險絲；                    21、彈跳時間指示燈；
      4、交直流選擇開關；               22、剛分合速度指示燈；
      5、5A保險絲；                      23、大速度指示燈；
      6、操作電源外輸入；               24、平均速度指示燈；
      7、合分閘選擇開關；               25、行程指示燈；
      8、合分閘信號輸出；               26、超程指示燈；
      9、斷口信號輸入；                  27、金短時間指示燈；
     10、接地柱；                         28、無流時間指示燈；
     11、傳感器插座；                    29、內置電源啟動鍵；
     12、合閘指示燈；                    30、操作鍵；
     13、分閘指示燈；                    31、數據打印鍵；
     14、重合閘指示燈；                 32、波形打印鍵；
     15、數碼顯示窗；                    33、曲線打印鍵；
     16、電源指示燈；                    34、數據顯示鍵；
     17、打印機；                         35、復位鍵；
     18、三相不同期指示燈；
     3.2 傳感器介紹：

KEKGY-A型開關機械特性測試儀

四、技術指標
     4.1 性能參數

     4.2 綜合指示
      1、工作電源：AC220V±10％ 50Hz
      2、開關操作電壓：DC220V（機內）（可根據用戶要求外輸入AC、DC電壓）
      3、功 耗：≤50W
      4、工作環境：－10℃～＋40℃
      5、主機重量：約10Kg
      6、體 積：440×300×150（mm3）
