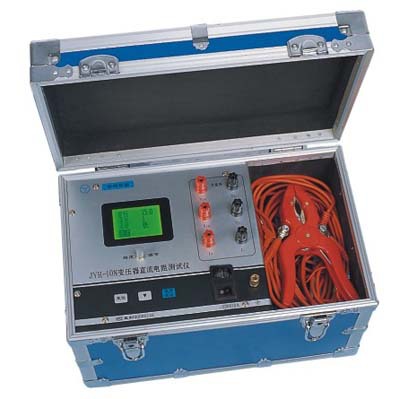

JYR直流電阻測試儀（10A）

一、概述

JYR直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

JYR直流電阻測試儀（10A）

二、安全措施

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀表應避免劇烈振動。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

7、  測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

8、 在測試過程中，禁止移動測試夾和供電線路。

JYR直流電阻測試儀（10A）

三、性能特點：

1、 儀器輸出電流大，重量輕。

2、 立式機箱結構，便于現場操作。

3、 具有完善的保護電路，可靠性強。

4、 具有音響放電報警，放電指示清晰，減少誤操作。

四、技術指標：

1、 輸出電流：5A、10A、20A

2、 輸出電壓：DC20V

3、 量程： 0～4Ω

4、 準確度：0.2%±0.5μΩ

5、 小分辨率：0.1μΩ

6、 顯示位數：四位

7、 工作溫度：-20～40℃

8、 環境濕度：≤80%RH，無結露

9、 工作電源：AC220V±10%，50HZ±1HZ

10、 體積：長440mm×寬240mm×高390mm

11、 凈重：15Kg
