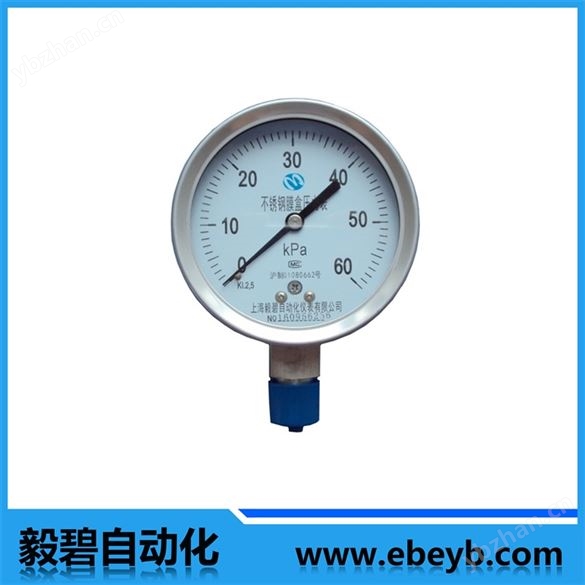

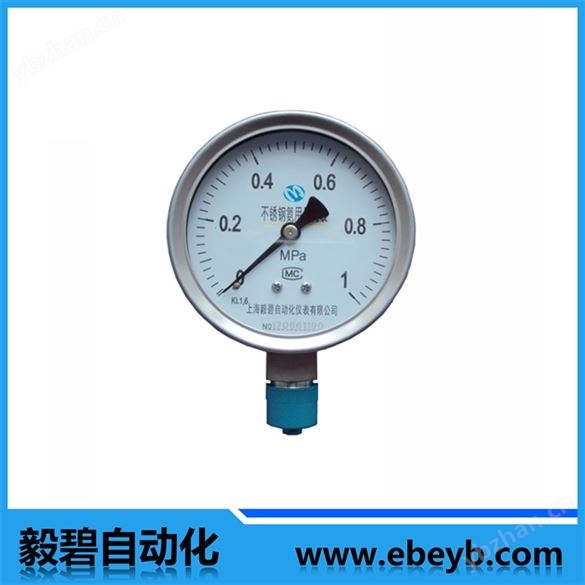

不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘?shù)龋X輪傳動結構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效的保護內部機件免受環境和污垢侵入。對于在外殼內充液（一般為硅油或者甘油）的儀表，能夠抗工作環境振動較劇和較少介質壓力的脈動影響。

Y-100BF不銹鋼壓力表主要技術指標:

1、精度等級 :±1.0%;±1.6% ;±2.5%。

2、表殼直徑:60mm;100mm ;150mm ;200mm。

3、表殼材質:304不銹鋼 ，316不銹鋼。

4、表殼形式:安全殼構造，隔板裝置后釋放

5、彈性元件及接頭體材質:304; 316，彈性元件與接頭體氬弧焊接 。

6、機芯材質: 304不銹鋼，316不銹鋼。

7、接頭螺紋:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等。

8、測量范圍:-0.1~0 MPa或,0.1~160 MPa

9、指針: 普通

10、表玻璃: 有機玻璃、安全型雙層玻璃

11、耐震型充填材質 甘油98%(可選擇硅油、氟油或其它類別)

12、使用環境溫度:

1)-25~70℃(外殼內充液)

2)-40~70℃(外殼內不充液)

13、溫度影響:

不大于0.4%/10℃(使用溫度偏離20±5℃)

14、抗工作環境振動:

V·H·4級(外殼內充液) V·H·3級(外殼內不充液)

測量范圍、等級

注：括號內的精度等級僅供特殊訂貨。

使用與訂貨須知：
   （1）全不銹鋼壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
   （2）儀表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
   （3）接頭螺紋如需特殊要求時請說明。
   （4）全不銹鋼壓力表分普通型和耐震型，結構形式參照YN系列耐震壓力表一欄。
   （5）訂貨請說明名稱、型號及測量上限。
