一、概述

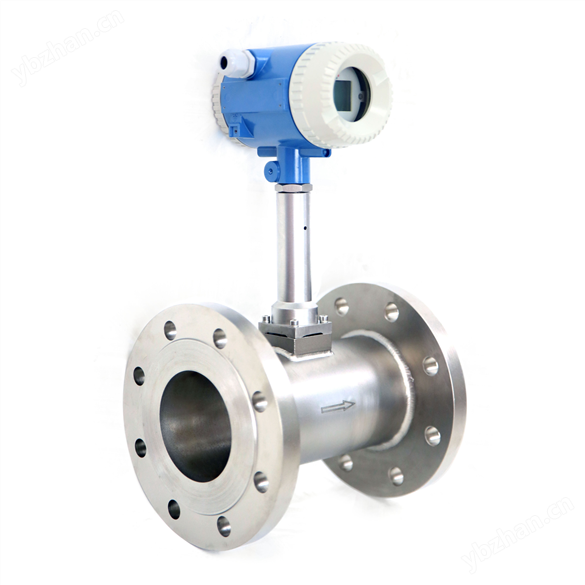

　　HJWJ差動式渦街流量計是用于測量管道中液體、氣體、蒸汽流量一次儀表。它是基于卡門渦街原理的一種新型智能流量儀表，具有現場就地液晶顯示功能，并可變送輸出電流信號或頻率信號，供記錄、調節、控制用。在不便提供電源的場合，可選用電池供電微功耗智能就地顯示類型等。HJ43差動式渦街流量計采用了嵌入式技術，可測量流量壓力、溫度等信號，具有非線性修正功能，采用RS-485通訊接口，MODBUS通訊協議，能非常方便組網。差動式渦街流量計的變送功能適用于各種集散控制系統，也可與上位機組成流量數據采集系統。
　　二、性能特點
　　二對共四片壓電晶體元件構成差動式結構，提高了儀表的抗振性，使流速測量下限大為延伸，從而達到低下限流量的測量。
　　具有對被測介質溫度、壓力跟蹤補償運算功能，可以準確測量介質的質量流量。
　　▲環境條件：環境溫度-40～+60℃；相對濕度≤85％RH
　　▲介質溫度：-40～+300℃
　　▲流速范圍：液體0.5～7m／s、氣體5～50m／s、蒸汽5～70m／s
　　▲測量精度：滿管式±1.0％、插入式±2.5％
　　▲供電電壓：就地顯示1.5～3.6V電池
　　二線制輸出18～26VDC
　　脈沖輸出12～24VDC
　　▲輸出信號：二線制4～20mA模擬電流(負載電阻≤750n)
　　電壓脈沖(負載電阻≥10kQ)
　　RS-485通訊輸出
　　▲流體壓力：0～4MPa(DN25～DNl00)
　　0～2.5MPa(DNl25～DN2000)
　　▲本安防爆：防爆標志ExiaⅡCT3-6，防爆證號GYB00945，關聯設備為LB902、LB902R
　　防爆標志ExiaⅡCT2-5，防爆證號GYB97131，關聯設備為LB867、LB967
　　▲隔爆：防爆標志ExdⅡBT2-5，防爆證號GYB00567
　　▲出廠檢驗：流量計經過流量標準裝置標定合格后出廠
　　▲電氣連接：M20*1.5內螺紋，Φ10電纜孔
　　▲外殼防護：IP65
　　▲規格：滿管式DN25-DN250，插入式DN200-DN2000
　　三、儀表選型
　　選型要點
　　為使流量計能在良好的特性下工作，選擇流量計時應注意以下幾點：
　　(1)流量計的口徑應盡可能地小，以獲得更大的流量量程和流速；
　　(2)被測介質的工作壓力和溫度范圍應在技術參數范圍內；
　　(3)流量計的壓力損失系數Cd≤2.4，工作狀態下的流動壓力損失
　　可按下式估算。
　　△P=1.2*10-6ρV2
　　式中△P：壓力損失(MPa)
　　ρ：工況流體密度(kg／m3)
　　V：流速(m／s)
　　(4)當測量介質為液體時，為防止汽化和氣蝕，應使流量計的工作壓力符合下列要求：
　　P≥2.6△P+1.25P0
　　P：最小工作壓力(MPa)
　　式中△P：壓力損失計算值(MPa)
　　P0：液體的飽和蒸汽壓力(MPa)
　　四、參考流量范圍
