米蘭特MT-5204四口集線器是一款專為解決復雜電磁環境下RS-485大系統要求而設計的RS-485總線分割集線器（HUB）
米蘭特MT-5204 四口集線器是一款專為解決復雜電磁環境下 RS-485 大系統要求而設計的RS-485 總線分割集線器（HUB）。該產品支持傳輸速率達 115.2Kbps，為了保證數據通訊的安全可靠，RS-485 接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 600W 浪涌保護電路，能夠提供 2500V 的隔離電壓，可以有效地抑制浪涌和靜電放電等干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在 RS-485 工作模式下，傳輸距離大于 1200 米且性能穩定，采用的判別電路能夠自動感知數據流向，并且能夠自動切換使能控制電路，解決了 RS-485 收發轉換時延問題，可廣泛適用于電力采集系統中，是一款的數據接口轉換產品。
MT-5204 四口集線器提供星型 RS-485 總線連接，各端口均具有短路及開路保護。光電隔離電壓達 2500V，用戶可以輕易改善 RS-485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，故障網段將被隔離，以確保其它網段能夠正常工作，大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。
產品性能參數：
產品面板及信號指示：

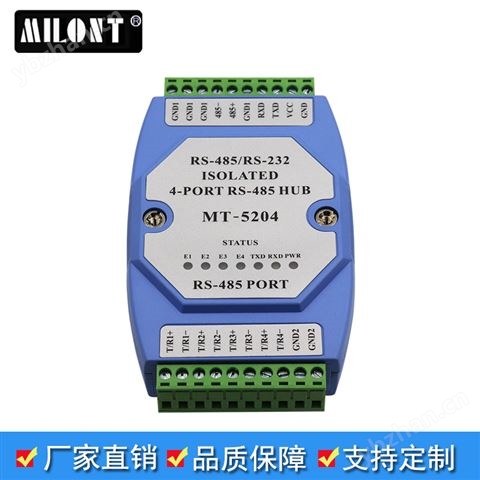

（1）MT-5204 四口集線器前面板共有 7 個指示燈，兩側各有 10 位插拔式接線端子。左側的 TXD、RXD 為 RS-232 信號接線端，485+、485-為 RS-485 信號接線端，VCC、GND 為12/24V 開關電源接線端， GND1 為 RS-485/RS-232 接地端。右側的 T/R1+、T/R1-、T/R2+、T/R2-、T/R3+、T/R3-、T/R4+、T/R4-分別為 4 路 RS-485 信號接線端，GND2 為 RS-485 接地端。注意：GND、GND1、GND2 不能彼此相連。
（2）MT-5204 四口集線器前面板指示燈含義如下：
PWR：電源指示，正常時為紅色。
TXD：數據發送指示，正常時為綠色閃爍。
RXD：數據接收指示，正常時為黃色閃爍。
E1：第 1 路 RS-485 數據收發指示，正常時為綠色閃爍，故障時熄滅。
E2：第 2 路 RS-485 數據收發指示，正常時為綠色閃爍，故障時熄滅。
E3：第 3 路 RS-485 數據收發指示，正常時為綠色閃爍，故障時熄滅。
E4：第 4 路 RS-485 數據收發指示，正常時為綠色閃爍，故障時熄滅。
集線器接口定義：
MT-5204 四口集線器接線示例：
RS-485端口故障的告警及保護機制：
RS-485 端口故障告警及保護機制是增強系統內多個 RS-485 設備可靠性的有效方法，MT-5204 四口集線器有四個下位機端口，且每個端口都具有短路保護功能，并能工作在關斷模式。當任一個 RS-485 端口短路只會影響其所在 RS-485 總線系統，不會影響其它接口連接的 RS-485 系統的正常工作。用戶可以根據故障警告指示燈狀態迅速判斷出故障端口及其它相連的故障設備。
電源及防雷保護：
MT-5204 四口集線器可使用直流電源設備供電，供電電壓為+9V～+30VDC，最小工作電流為 150mA，所有 RS-485 接口均具有 600W 的防雷保護，能有效地抑制浪涌和靜電放電等干擾。為保證通信安全，在使用過程中應可靠接地，避免懸空。
