不銹鋼氣動浮動球閥性能參數:
| 公稱通徑DN（mm） | DN15～DN400 | | 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K | | 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 | | 介質溫度 | -40～ 180℃ -40～ 350℃ | | 泄漏量 | 0 符合ANSIB16.104 5級標準 | | 球體轉角 | 90° | | 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M | | 閥座材料 | 聚四氟乙烯（常溫）、特制PPL（高溫） | | 防爆級組 | dⅡBT4（d2c4）（可供普通型、防爆型二種規格） | | 電磁閥電源 | 220VAC、24VDC | | 氣源壓力 MPa | 0.4～0.7MPa | | 固有可調比 R | 100:1 | |
不銹鋼氣動浮動球閥流量特性Kv值:
公稱通徑
（DN） | 不同開度角下的Kv值 | | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | | 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 | | 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 | | 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 | | 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 | | 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 | | 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 | | 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 | | 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 | | 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 | |
不銹鋼氣動浮動球閥主要外形尺寸:
| 公稱通徑DN（mm） | 尺寸（mm） | 執行器型號 | | L | D | D1 | D2 | b | f | Z-Φd | | 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K | | 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | | 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K | | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | | 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | | 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | | 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | | 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | | 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | | 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | | 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |

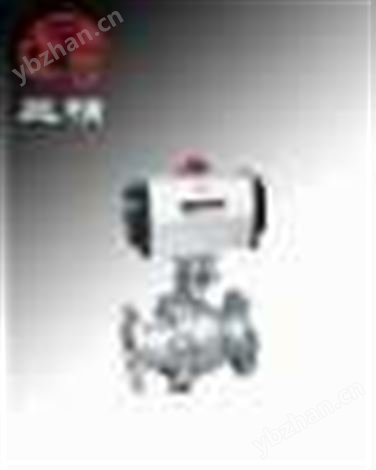

Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構是引進*技術生產的Bray系列氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
