當前位置：浙江三精閥門有限公司>>減壓閥系列>>Y13H/Y內螺紋活塞式蒸汽減壓閥>> Y13H/Y內螺紋活塞式蒸汽減壓閥
| 材質 | 鑄鐵,鑄鋼,不銹鋼 | 產地 | 國產 |
|---|---|---|---|
| 工作壓力 | 1.6Mpa | 公稱直徑 | 20mm |
| 加工定制 | 否 | 適用介質 | 氣體,液體,熱水,冷水 |
| 適用領域 | 船舶行業,液氯行業,化工行業,醫藥行業,冶金行業,電力行業,石油行業,造紙行業,食品行業,水利行業,其他,城建行業,機械行業,環保行業,水電/火電,制藥行業,水處理,天然氣,礦業 | 用途 | 調壓 |

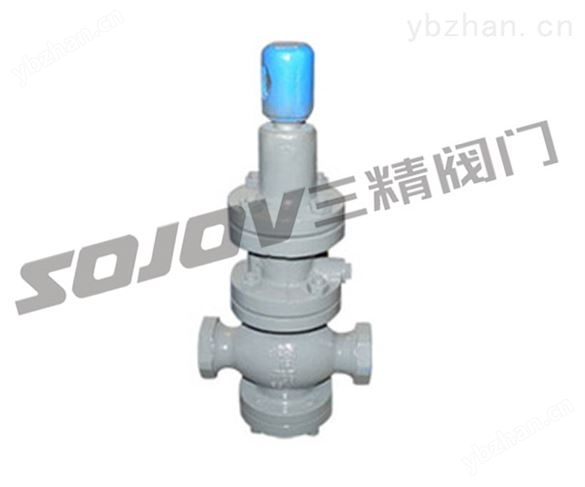

Y13H/Y內螺紋活塞式蒸汽減壓閥
| 蒸汽減壓閥型號：Y13H Y13Y | 蒸汽減壓閥公稱通徑：15MM-50MM | 蒸汽減壓閥使用壓力：1.6MPA-10MPA |
| 蒸汽減壓閥連接方式：螺紋連接 | 蒸汽減壓閥形式：彈簧式 | 蒸汽減壓閥主要功能：起減壓保護作用 |
| 蒸汽減壓閥使用介質：蒸汽管道 | 蒸汽減壓閥材質：鑄鋼.不銹鋼,鉻鉬鋼 | 蒸汽減壓閥標準：機械部標準或定做非標 |
內螺紋活塞式蒸汽減壓閥主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
內螺紋活塞式減壓閥主要用于蒸汽管路，起減壓穩壓作用。
Y13H/Y內螺紋活塞式減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 |
| zui高進口壓力(Mpa) | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| zui小壓差 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | |
內螺紋活塞式減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
Y13H/Y內螺紋活塞式減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
Y13H/Y內螺紋活塞式減壓閥連接尺寸
| 公稱通徑DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境
將調節螺釘按逆時針旋轉至zui上位置（相對zui低出口壓力），然后關閉減壓閥后閘閥
2慢慢開啟減壓閥前的閘閥至全開；
3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
4螺母鎖緊打開減壓閥后閘閥
5如在調整時出口壓力高于設定壓力，須從*步開始重新調整，即只能從低壓向高壓調。
