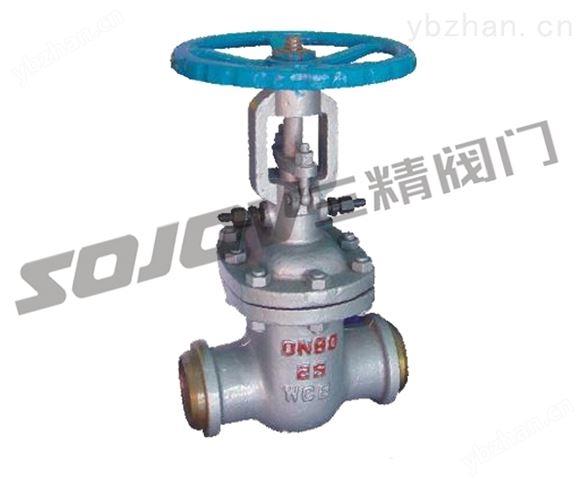

當前位置：浙江三精閥門有限公司>>閘閥系列>>水封閘閥>> DS61H焊接式水封閘閥
DS41H焊接式水封閘閥結構特點及用途:
水封閘閥的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具
有良好的氣密封。
DS/水封閘閥采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
產品結構簡單、緊湊合理、檢修方便、使用壽命長。
在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
DS水封閘閥適用于公稱壓力≤1O.OMPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕
性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
焊接式水封閘閥產品類型
Product type 零件名稱
Part name 閥體、閥蓋、支架B0dy，BOnnet，Yoke 閥桿
Valve rod 閘板、閥瓣、密封面
Walge gate Disc Sealface閥座密封面
Seatring seal face閥桿螺母
Yoke nut 填料
Packing 碳鋼型（C） Carbon steel WCB 25 1Crl3 或2Crl3 Crl3型不銹鋼或硬質合金Sainlesssteelor carbidealloy
不銹鋼Stainlesssteel 鋁青銅Albronze 柔性石墨F18xible graphite 合金鋼（I）
Alloy steelWC6 Cr5M0138CrMoAlA 20CrlM01VA鈷基合金硬質合金Carbide alloy
DS61H焊接式水封閘閥主要性能規范Chief property and specification
試驗壓力 | 公稱壓力PN/MPa | |||||
1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | |
殼體強度試驗 | 1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 |
密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O |
上密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
氣密封試驗 | 0.5～O.7 | |||||
水封閘閥使用范圍Scope of use
產品類別 | 適用溫度/℃ | 適用介質 |
碳鋼型（C） | ≤425 | 水、蒸汽、油品、非腐蝕性氣體 |
合金鋼（I） | ≤540 |
水封閘閥要尺寸/mm Main dimensionsDS/Z64H-16、25
注：PN1.6（16）閥門允許作為PN1.0（10）壓力選用 DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I 水封閘閥
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
