當前位置：浙江三精閥門有限公司>>調節閥系列>>氣動薄膜隔膜調節閥>> SZXP不銹鋼氣動薄膜隔膜調節閥YT定位器
| 材質 | 鑄鋼,不銹鋼,碳鋼 | 產地 | 國產 |
|---|---|---|---|
| 工作壓力 | 1.6Mpa | 公稱直徑 | 100mm |
| 加工定制 | 是 | 結構形式 | 薄膜式 |
| 連接形式 | 法蘭 | 零部件及配件 | 執行器 |
| 流動方向 | 單向 | 密封材料 | 不銹鋼 |
| 驅動方式 | 氣動 | 適用介質 | 氣體,液體,熱水 |
| 適用領域 | 船舶行業,化工行業,醫藥行業,冶金行業,電力行業,石油行業,造紙行業,食品行業,水利行業,其他,城建行業,機械行業,環保行業,水電/火電,制藥行業,水處理,天然氣,礦業 | 通道位置 | 二通式 |
| 外形 | 中型 | 溫度范圍 | 高溫 |
| 壓力環境 | 常壓 | 用途 | 調節 |
| 執行質量標準 | 國標 |

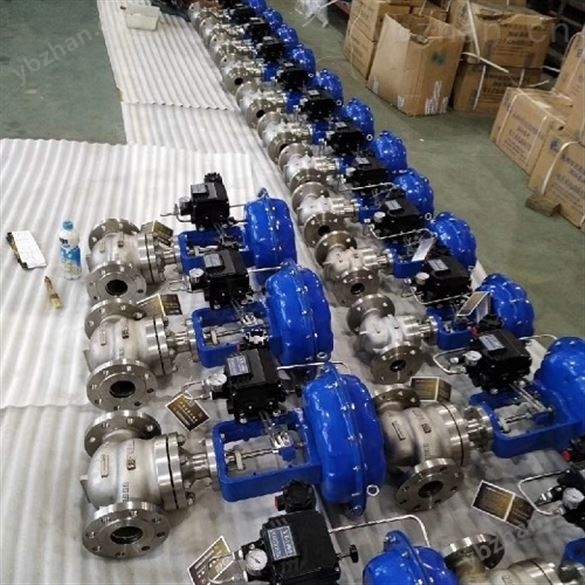

SZXP不銹鋼氣動薄膜隔膜調節閥YT定位器
采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、充體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
氣動薄膜直通單座調節閥產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
SZXP不銹鋼氣動薄膜隔膜調節閥YT定位器
動薄膜直通單座調節閥主要零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
(10) | (12) | (15) | (20) | |||||||||||||||
額定流量系數 KV | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |||
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
額定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||||||
膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||||||
信號范圍Pr(KPa) | 20~100、40~200 | |||||||||||||||||
氣源壓力Ps(MPa) | 0.14~0.4 | |||||||||||||||||
固有流量特性 | 直線、等百分比 | |||||||||||||||||
固有可調比 | 50 | |||||||||||||||||
允許泄漏量 | 硬閥座：IV級（10-4閥額定容量）軟閥座：VI級 | |||||||||||||||||
公稱壓力PN（MPa） | 1.0、1.6、4.0、6.4 | |||||||||||||||||
工作溫度t（℃） | 常溫型 | -20~200、-40~240、-60~250 | ||||||||||||||||
散熱型 | -40~450、-60~450 | |||||||||||||||||
高溫型 | 450~560 | |||||||||||||||||
低溫型 | -60~-100、-100~-200、-200~-250 | |||||||||||||||||
