01 概述

接地故障是指相線對地或與地有聯系的導電體之間的短路（又稱接地短路），也是短路的一種。在低壓配電系統中，電氣線路和設備的接地故障是導致電氣火災和人身間接觸電的重要原因之一。由于接地故障電流較小，過流保護裝置不能可靠動作并及時切斷故障回路，因而接地故障引起的火災更具有隱蔽性，值得重視。

ASJ系列剩余電流動作繼電器適用于交流額定電壓400V及以下配電線路，與低壓斷路器或接觸器等組裝成組合式的剩余電流保護器，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備或電氣火災事故，也可以用來對人身觸電危險提供間接接觸保護。

02 應用場所

2.1 地鐵、城市軌道交通；

2.2 發電廠（熱電、煤電、核電站等）；

2.3 大型場館（體育場館、會展中心、博物館等）;

2.4 煤礦礦山;

2.5 石油、化工、天然氣；

2.6 光伏發電、新能源；

2.7 工業廠房、制藥廠等。

03 應用方案

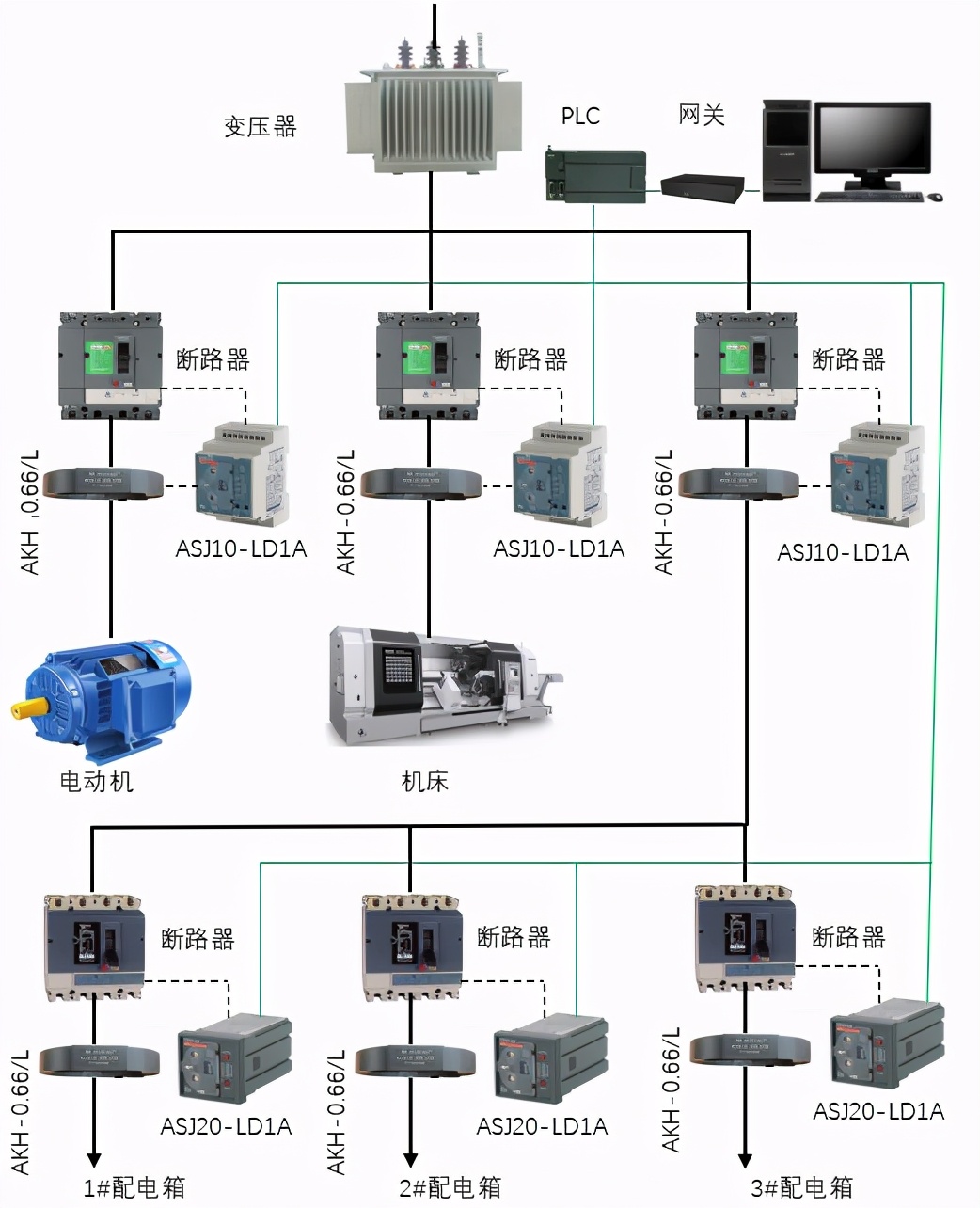

3.1 典型方案

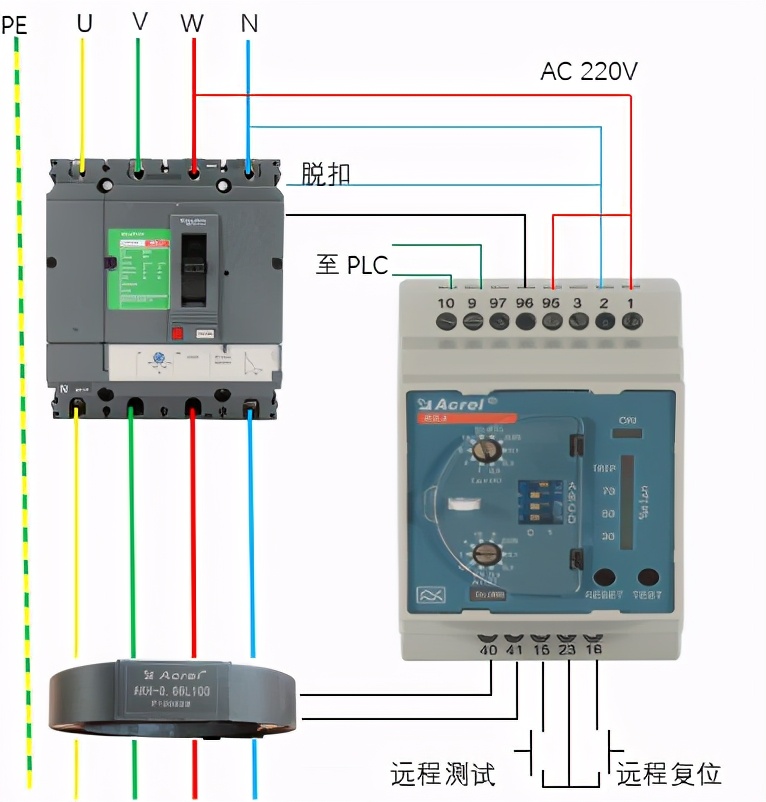

3.2 接線示意圖







04 功能描述

4.1 剩余電流實時監測及保護

實時監測被保護線路的剩余電流，當剩余電流超過額定剩余動作電流時，繼電器動作，使斷路器跳閘保護，同時繼電器發出聲光報警信號。

4.2 額定剩余動作電流及動作時間可設

可以靈活設置被保護線路的額定剩余電流值和動作延時時間，在多級保護中，上級的額定動作電流設置值及動作延時時間均應大于下級的。

4.3 遠程監控及報警

可以通過可編程邏輯控制器（PLC）采集剩余電流動作繼電器的動作狀態，并在遠程監測系統中顯示和報警。

4.4 遠程、就地復位和測試

可遠程或就地對繼電器進行功能測試和故障復位，故障復位也可以配置為手動或自動。

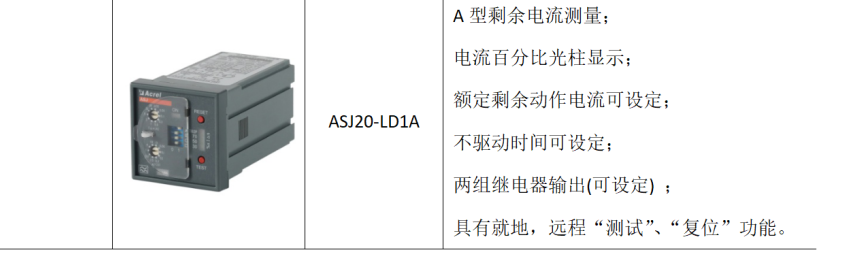

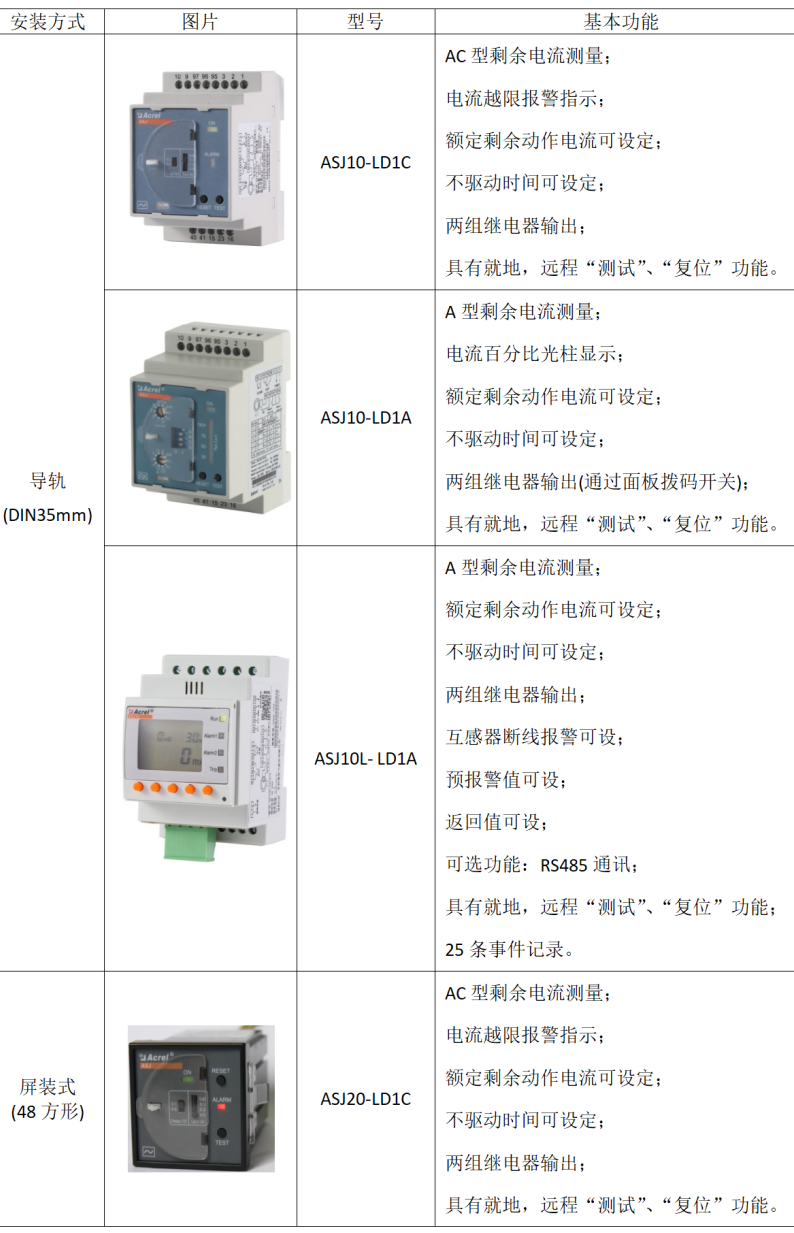

05 產品選型













 06 技術指標



 注：①ASJ10L-LD1A額定剩余動作電流IΔn為10mA-30A連續可調；

②ASJ10L-LD1A不驅動時間Δn為0-10S連續可調。

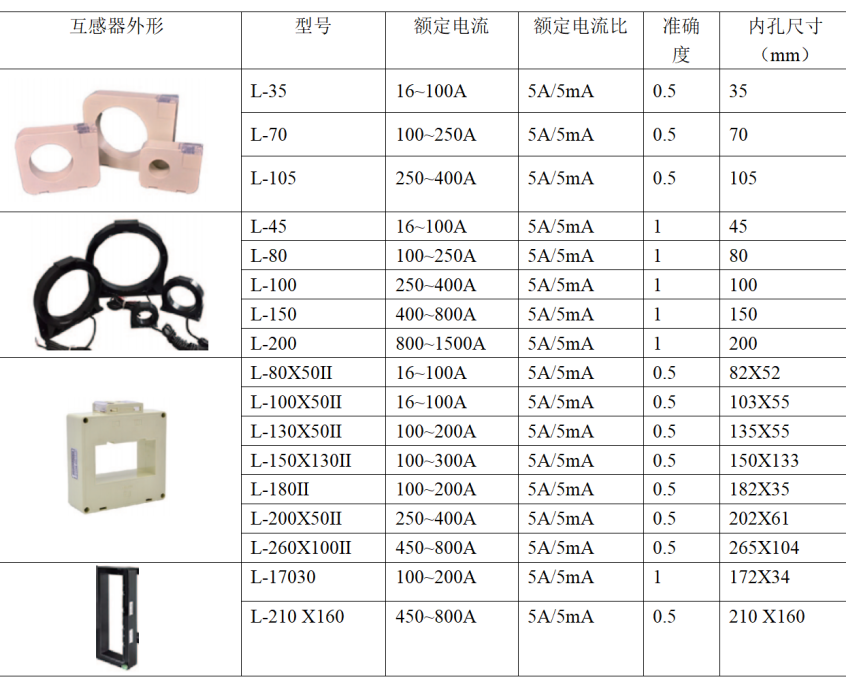

06 剩余電流互感器選型

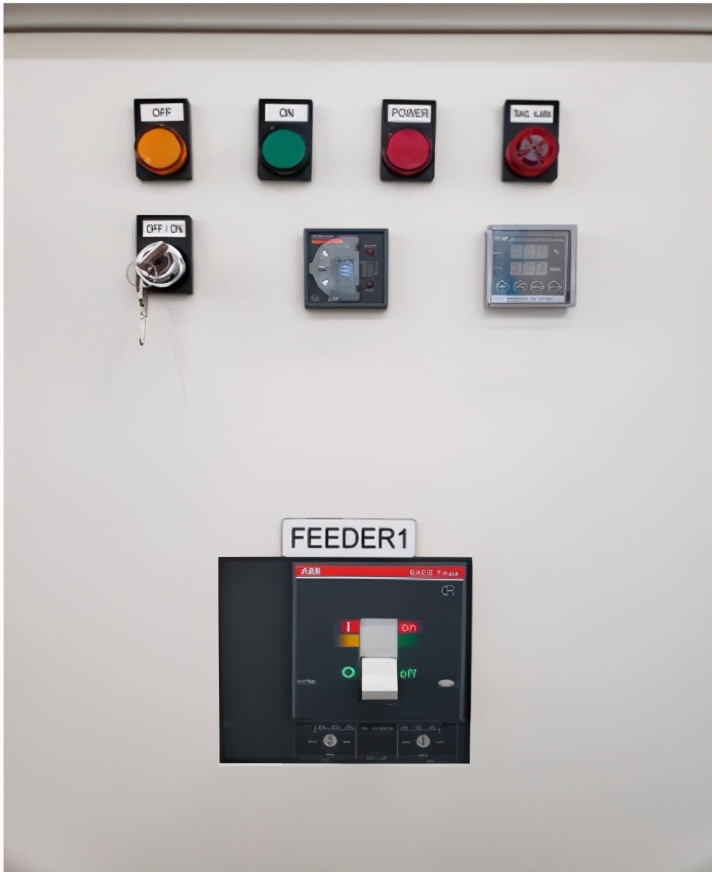

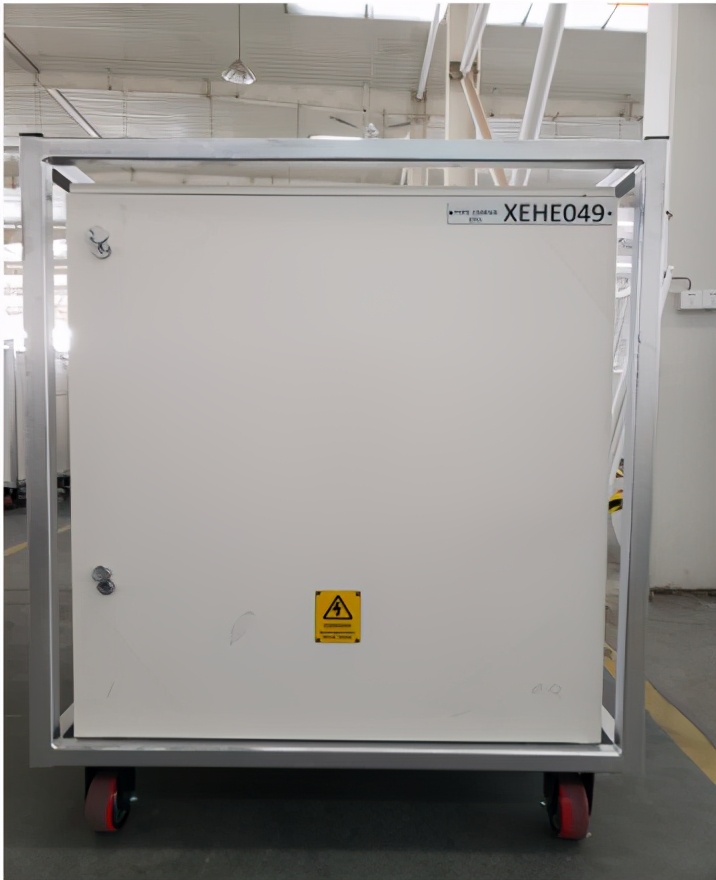

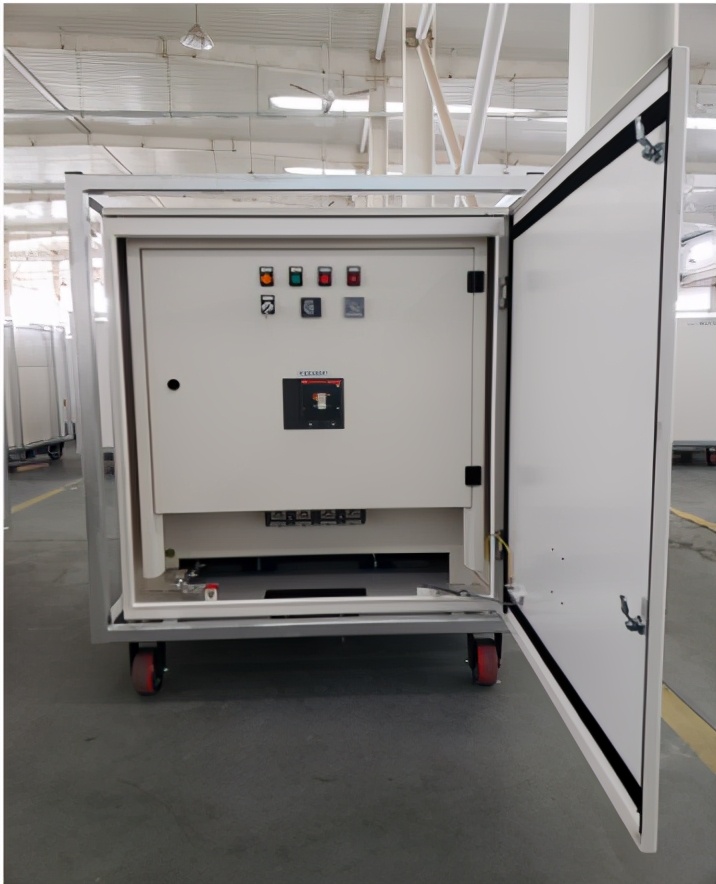

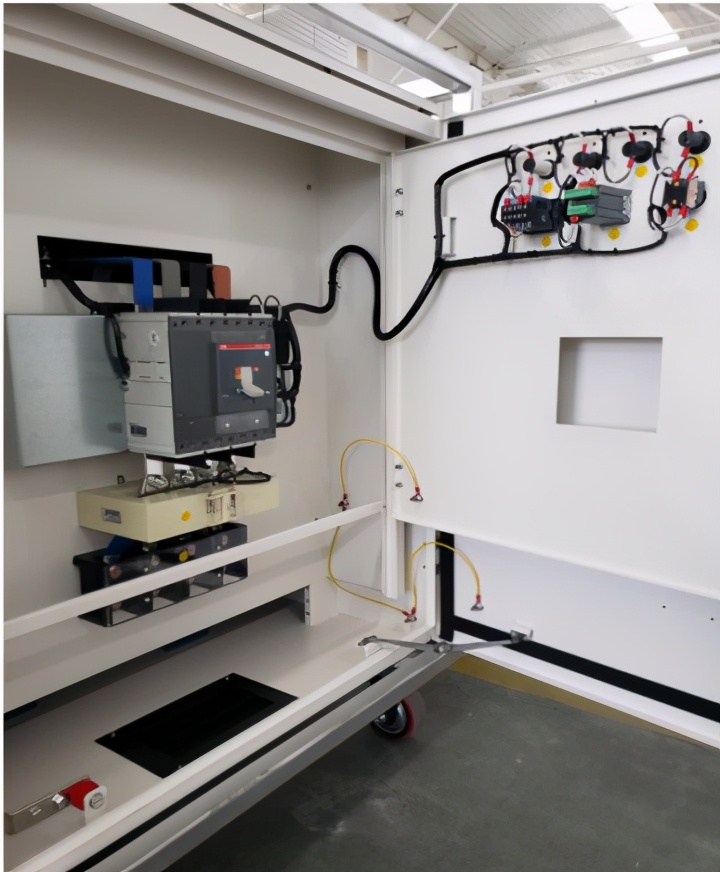

現場安裝圖片
