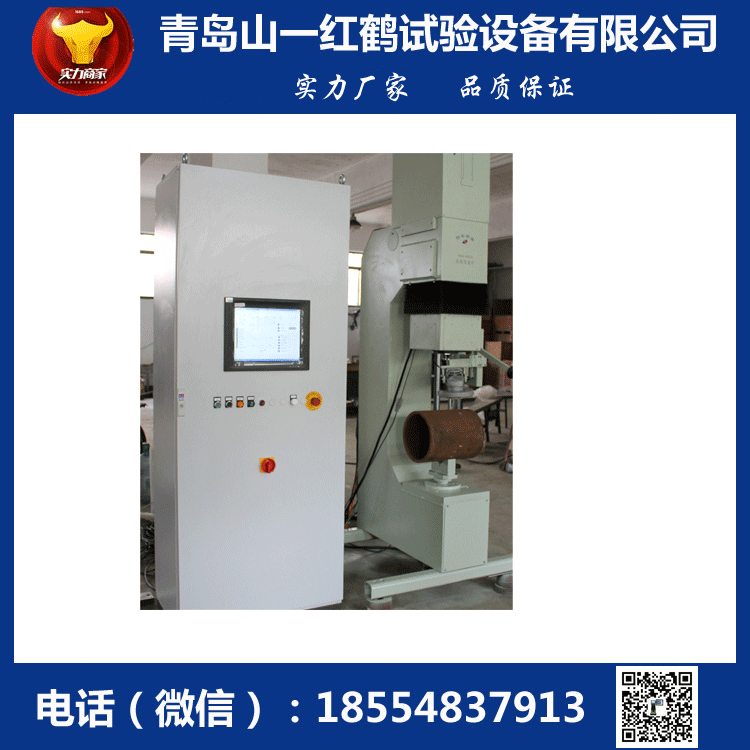

OHRS-150LN在線全自動全洛氏硬度計

OHRS-150LN在線全自動全洛氏硬度計為國內制造的*的一款全洛氏、全自動的在線硬度計，可測量所有洛氏標尺，計算機控制，試驗過程全自動，測量準確、快速、可靠性高。

該設備適用于在線自動測量各自工件的洛氏硬度，尤其適用于各種直徑的鋼管的在線自動硬度測量。

1)  硬度測量按GB/T 230.2-2002 《金屬洛氏硬度試驗  第2部分  硬度計的檢驗與校準》、ISO 6508-2、ASTM E18-12執行；

2)  作為生產線的一個工序，*受生產線控制；

3)  滿足現場的高溫、高粉塵、高震動的環境；

4)  機架高度可定制，滿足高達2米以上的大型工件的測量；帶防震底座；

5)  工件自動夾持，夾持方式為機械夾持或油壓；

6)  附帶測試平面打磨裝置；

7)        進口PLC及高精度進口伺服電機；

8)  根據工件的不同尺寸，軟件設定壓頭初始高度，以減少壓頭向下行程；

9)  采用傳感器加載，閉環控制，始終保持測量力準確可靠；自動補償測試力，力的精度達到0.1%，比標準提高一個數量級；

10) 位移傳感器：精度為0.1微米的光柵位移傳感器，比普通硬度計的精度提高10倍；

11) 自動測試硬度值；硬度值在高、中、低值三點自動校準，誤差達到標準硬度計水平；

12) 硬度不合格，自動聲、光報警；

13) 操作界面，按甲方要求實現；

14) 自動產生甲方定制的檢驗報告；

15) 硬度檢測數據，*保存在數據庫中，并查詢方便。

主要技術指標：

1)  和流水線可靠通訊，和流水線互動

2)  設備開放式安裝于鋼管生產線上

3)  工件Z大總重：3噸，可定制

4)  機架用厚鋼板厚度：14-16mm

5)  測試節拍：≤60秒/點（從工件到位開始至工件離開的時間段）；

6)  控制方式：自動控制方式、手動控制方式

7)  壓頭到下支撐點的距離: >=600mm

8)  壓頭中心到立柱的距離：>=400mm

9)  硬度測試范圍：18～70HRC

10) 用標塊測試的結果，測試允許（平均值）偏差：±0.5HRC，其波動（Z大值與Z小值之差）不大于0.8HRC

11) 穩定性：連續工作8小時后，測試結果也滿足上條。

12) 自動顯示硬度值并記錄于計算機，可按用戶要求定制檢測報告內容及格式

13) 數據及報告以數據庫方式及XLS文件保存

設置合格硬度值范圍，并具有超限報警功能

14) 滿足工廠現場環境：

環境溫度：0～50℃

環境濕度：≥80%

存在導電粉塵

15) 尺寸：1.5米寬 * 1.2米深 * 2米高

16) 電壓：380V，功率4KW

17) 重量:1,380Kg

用戶界面

硬度測試界面

 標準配置

1) 在線洛氏硬度試驗機主機（主要包括底座、機架、測量裝置、夾持裝置、打磨機等）；

2) 變量油泵                            一臺

3) 控制臺                          一套

4) 軟件光盤                        一張

5) 試驗力校驗檢測裝置              一套

6) 標準硬度試塊（不均勻度不超過:0.5HRC）高、中、低  各三塊

7)  *洛氏金剛石壓頭              一只

8) 磨削砂輪                    6個

9) 隨機工具                            一套
