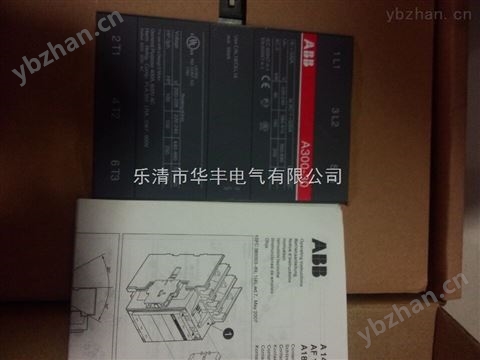

原裝*ABB交流接觸器
樂清市華豐電氣有限公司
商務：
商務
商務
商務 ：
以品質贏關注、以誠信贏客戶,努力為客戶創造價值。
我公司專業銷售：施耐德、ABB、三菱 、常熟、LG、TCL、西門子、富士、天水、上海人民等品牌小型斷路器、
交流接觸器、塑殼斷路器、浪涌保護器、繼電器等各種低壓電器，洽談！
原裝*ABB交流接觸器●產品簡介：
﹍﹎﹍﹎﹍﹎
ABB接觸器的規格包括4 和 5.5KW 的微型接觸器、高達400kW 的接觸器組(AC3)，
建筑用接觸器（家用和工業用），拍合式接觸器，熱過載繼電器和電子繼電器，
以及完整的附件，確保選擇靈活性和滿足客戶需求。
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
ABB系列交流接觸器用于交流 50Hz 或 60Hz，額定絕緣電壓為690-1000V，
在 AC-3 使用類別下額定工作電壓為 380V 時的額定工作電流為 9A-400A。
AF400-30-11 200kW線圈電壓：48-130/110-250/250-500。
主要供遠距離接通及分斷電路之用，適用于控制交流電動機的起動、停止及反轉。
符合 IEC947，VDE0660，GB14048等標準。
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
●主要結構及工作原理:
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
接觸器為正裝直動式雙斷點結構，罩蓋與軀殼采用耐弧塑料制成，A9-A16采用自動滅弧，而A26-A110有U型的滅弧片置于軀殼中,
形成封閉滅弧室滅弧好，飛弧距離為零。觸頭采用抗熔焊及耐電磨損的銀基合金材料制成，導電性能好，壽命長，對環境無污染。
鐵芯采用E形結構，體積小。線圈的接線方式有兩種可供用戶選擇，一種兩接線端在產品的同一端，另一種兩接線端分別在產品的兩端，
接線靈活方便。底座用玻璃纖維增強塑料制成，強度高，介電性能好。安裝方式可以螺釘安裝，也可以用導軌安裝，拆裝方便迅速,
導電部件不外露，安全性能好。
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
●特點和使用范圍如下
技術的全新特性、寬電壓圈
“開關"式、無抖顫吸合特性，使用壽命更長
抗電壓波動及跌落能力強，吸持更可靠
交直流電源通用，設計使用更方便
吸合功率小，所需供電電源功率更小
保持功耗低，節能高達50％
額定電流范圍寬(9－2050A)，滿足各種客戶需要
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
接觸器的觸頭接觸不牢靠的原因及處理方法
觸頭接觸不牢靠會使動靜觸頭間接觸電阻增大，導致接觸面溫度過高，使面接觸變成點接觸，甚至出現不導通現象。造成此故障的原因有：
觸頭上有油污、花毛、異物。
*使用，觸頭表面氧化。
電弧燒蝕造成缺陷、毛刺或形成金屬屑顆粒等。
運動部分有卡阻現象
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
●正常工作條件和安裝條件:
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
1、安裝地點的海拔不超過2000M
2、周圍空氣溫度不超過+40度，且其25H內的平均溫度值不超過=35度，周圍空氣溫度下限值為-5度
3、安裝地點的空氣相對溫度在zui高+40度時不超過50%，在較低溫度時可允許有較高的相對溫度，例如20度時達90%，
對由于溫度變化偶爾產生的凝露應采取特殊措施。
4、安裝地點的污染等級為3級
5、接觸器允許垂直或水平安裝，當垂直安裝時，安裝而與垂直的傾斜度不大于正負30%（見圖）
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
●正確的安裝接線:
---------------
注意接線端子標志：主電路1L1、3L2、5L3為進線端；2T1、4T2、6T3為出線端。常開輔助觸頭的進線端為
：13、23、33、43……常開輔助觸頭的出線端為：14、24、34、44……常閉輔助觸頭的進線端為：11、21
、31、41……常閉輔助觸頭的出線端為：12、22、32、42……線圈接線端為A1和A2
﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎﹍﹎
ABB A9-30-01. 4kW 線圈電壓：24/110/220/380
ABB A9-30-10. 4kW 線圈電壓：24/110/220/380
ABB A12-30-01. 5.5kW 線圈電壓：24/110/220/380
ABB A12-30-10. 5.5kW 線圈電壓：24/110/220/380
ABB A16-30-01. 7.5kW 線圈電壓：24/110/220/380
ABB A16-30-10. 7.5kW 線圈電壓：24/110/220/380
ABB A26-30-01. 11kW 線圈電壓：24/110/220/380
ABB A26-30-10. 11kW 線圈電壓：24/110/220/380
ABB A30-30-01. 15kW 線圈電壓：24/110/220/380
ABB A30-30-10. 15kW 線圈電壓：24/110/220/380
ABB A40-30-10. 18.5kW 線圈電壓：24/110/220/380
ABB A40-30-01. 18.5kW 線圈電壓：24/110/220/380
ABB A50-30-11. 22kW 線圈電壓：24/110/220/380
ABB A63-30-11. 30kW 線圈電壓：24/110/220/380
ABB A75-30-11. 37kW 線圈電壓：24/110/220/380
ABB A95-30-11. 45kW 線圈電壓：24/110/220/380
ABB A110-30-11.55kW 線圈電壓：24/110/220/380
ABB A145-30-11.75kW 線圈電壓：24/110/220/380
ABB A185-30-11.90kW 線圈電壓：24/110/220/380
ABB A210-30-11.110kW 線圈電壓：24/110/220/380
ABB A260-30-11.140kW 線圈電壓：24/110/220/380
ABB A300-30-11.160kW 線圈電壓：24/110/220/380
