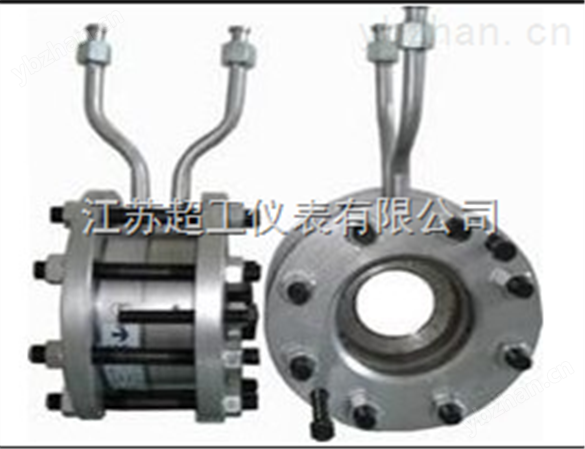

標準孔板

根述

     節流裝置是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量

程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工冶金、電力、供熱、供水

等領域的過程控制和測量。

適用范圍

    公稱直徑:15mm≤DN≤1200mm

    公稱壓力：PN≤10MPa

    工作溫度：-50℃≤t≤550℃

    量程比：1：10，1：15

    精度：0.5級，1級

特點

    廣泛用于氣體、蒸汽和液體的流量測量

    適合高、低壓環境

    結構簡單、牢固，安裝方便

    測量準確、性能穩定、使用壽命長

    使用范圍廣，造價低

圓缺孔板

概述

    節流裝置只適用于安裝在水平或傾斜管道上，不能在垂直管道上使用，被測流體中含有固體顆粒時，缺口應

處于下方，如果液體中有氣體析出，則缺口應置于上。

適用范圍

    適用于高爐煤氣、焦爐煤氣等含粉塵、雜質，較多的氣體及液體的測量。

特點

     圓缺孔板的開孔是圓的一部分（圓缺部分），這個圓的直徑是管道直徑的98%，開孔的圓弧部分的圓心應精

確地定位，使之與管道同心，這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。具有不易堵

塞，前后直管較短的特點。規格：DN50-3500mm

偏心孔板

概述

    偏心孔板采用角接取壓方式，適用于測量濕蒸汽、發生爐煤氣、含固體顆粒的液體及夾帶空氣的液體等。偏

心孔板精度優于圓缺孔板，重復性好，穩定性高。

適用范圍

     適用于被測流體中含固體顆粒或夾帶空氣的液體測量，適用介質范圍廣，可用于濕蒸汽、發生爐煤氣、焦

爐煤氣、高爐煤氣、混合煤氣、煙道煤氣、含水油點液體。規格：DN50-3500mm

特點

     使用差壓范圍廣，管道口徑使用范圍大，測量精度高（比圓缺孔板精度高），量程比大，可適用于高溫，

高壓及超低溫等各種工況條件.
