結構簡單，可靠性高，互換性好。適用于各種配料秤、料斗秤、吊鉤秤
◆產品特點:采用合金鋼材質，膠密封.
◆產品結構:S型設計,適合拉壓力檢測和控制.
◆產品用途:主要適用于吊鉤秤、配料秤、機改秤等電子稱重系統.
◆技術參數:
額定載荷: 100，200，300，500，700kg，1，2，3，5，10，15，20t
精度等級: C2、C3
絕緣電阻(MΩ): ≥5000(100VDC)
綜合誤差(%F.S): 0.03、0.02
激勵電壓(V): 10 (DC)
靈敏度(mV/V): 2.0±0.02
溫度補償范圍(℃): -10 ～ +40
非線性(%F.S): 0.03、0.02
使用溫度范圍(℃): -20 ～ +55
滯后(%F.S): 0.03
零點溫度影響(%F.S/10℃): 0.03、0.02
重復性(%F.S): 0.01
靈敏度溫度影響(%F.S/10℃): 0.03、0.014
蠕變(%F.S/30min): 0.02
安全過載范圍(%F.S): 150
零點輸出(%F.S): ±1
極限過載范圍(%F.S) :200
輸入阻抗(Ω): 350±3
防護等級: IP68
輸出阻抗(Ω) :350±10
電纜線: 四芯屏蔽電纜 RWP4×12
接線方法: 輸入(電源) + ： 紅色；輸入(電源) - ： 黑色；輸出(信號) + ： 綠色；輸出(信號) - ：白色
◆產品別名:拉力傳感器,鉤秤傳感器,S型拉壓傳感器,S型測力傳感器,S型稱重傳感器.

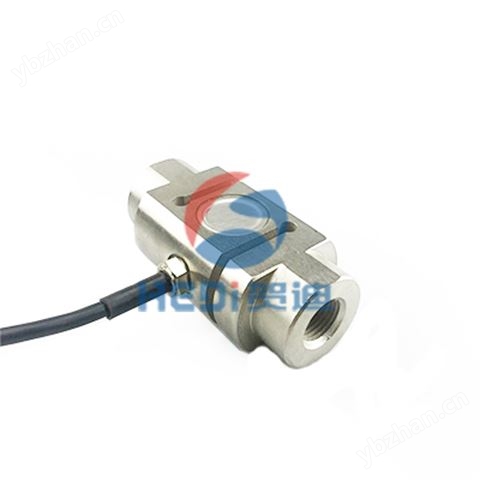

◆產品圖片及尺寸圖:
| 量程 | 尺寸/mm | ||||||
| KN | 相當于t | A | H | ΦB | Φ | M | C |
| 1-5 | 0.1-0.5 | 88 | 58 | 28 | 44 | 16*1.5 | 26 |
| 7 | 0.7 | 88 | 58 | 32 | 44 | 16*1.5 | 30 |
| 10-50 | 1-5 | 120 | 68 | 51 | 63 | 22 | 48 |
| 70-150 | 7-15 | 138 | 94 | 60 | 76 | 30 | 56 |
| 200 | 20 | 156 | 108 | 68.5 | 88 | 36*3 | 76 |
