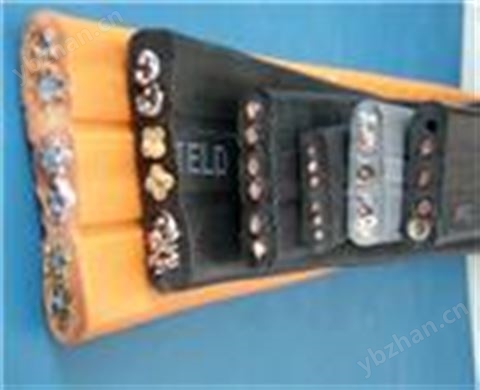

說明: 移動扁電纜產品特點及用途：行車專用移動扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業
說明:
移動扁電纜產品特點及用途：行車專用移動扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。
一：移動扁電纜特點及用途
本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、
臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。
分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜。
二：移動扁電纜產品執行標準
Q/cw.04.058-2003，阻燃性能試驗執行GB.5-90規定
三：移動扁電纜使用特性
1． 交流額定電壓：U0/U 0.6/1KV
工作溫度： 180℃
環境溫度：固定敷設-40℃
2． 電纜安裝敷設溫度應不低于-25℃。
四：移動扁電纜基本型號及名稱
表1
型號 產品名稱
YVFB
丁腈絕緣和護套移動用扁平軟電纜
YVFPP
丁腈絕緣和護套銅編織屏蔽移動用扁平軟電纜
備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。 五：代號名稱和含義
表2
代號 代號含義
Y
移動用系列
VF
丁腈絕緣和護套
P
銅編織屏蔽
B 扁型
六：移動扁電纜主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：移動扁電纜規格及結構參數
1．丁腈絕緣和護套動力扁電纜
線芯*標稱截面(mm2)
導體結構
(根數*直徑)mm
電纜外徑(mm)
YVFB
2*1.5 48*0.20 11.4*7.5
2*2.5 51*0.25
14.0×9.0
2*4 82*0.25
15.8×9.5
2*6 123*0.25
18.2×10.8
2*10 204*0.25
21.5×12.5
2*16 323*0.25
24.2×13.9
2*25 513*0.25
28.5×16.2
2*35 722*0.25
31.8×18.1
2*50
1026*0.25
36.6×20.5
2*70
1406*0.25
41.6×23.3
2*95 486*0.50
47.3×26.3
2*120 608*0.50
50.8×28.1
2*150 760*0.50
56.3×31.2
3*1.5 48*0.20 15.8*7.5
3*2.5 51*0.25
18.8×9.0
3*4 82*0.25
21.6×9.5
3*6 123*0.25
25.8×11.3
3*10 204*0.25
32.1×13.2
3*16 323*0.25
34.2×14.9
3*25 513*0.25
42.3×18.2
3*35 722*0.25
46.2×19.1
3*50
1026*0.25
55.8×22.0
3*70
1406*0.25
66.8×26.8
3*95 486*0.50
70.2×28.0
3*120 608*0.50
85.5×36.0
3*150 760*0.50
95.0×35.1
4*1.5 48*0.20 20.5*7.5
4*2.5 945*0.50
25.8×9.0
4*4 82*0.25
29.4×9.5
4*6 123*0.25
34.1×11.8
4*10 204*0.25
40.4×12.9
4*16 323*0.25
45.9×15.6
4*25 513*0.25
54.1×18.1
4*35 722*0.25
58.6×20.2
4*50
1026*0.25
83.0×26.5
3×4+2.5
82*0.25/51*0.25
30.6×10.7
3×6+4
123*0.25/82*0.25
31.0×12.8
3×10+6
204*0.25/123*0.25
35.0×12.9
3×16+6
323*0.25/123*0.25
41.3×15.6
3×25+10
513*0.25/204*0.25
49.1×18.1
3×35+10
722*0.25/204*0.25
64.2×20.2
3×50+16
1026*0.25/323*0.25
80.2×23.4
3×70+25
1406*0.25/513*0.25
85.3×27.2
3×95+35
486*0.50/722*0.25
97.6×29.7
3×120+35
608*0.50/722*0.25
107.1×31.9
5*1.5 48*0.20 25.5*7.5
5*2.5 51*0.25 32.0*9.0
5*4 82*0.5 37.5*10
6*1.5 48*0.20 31*7.5
6*2.5 51*0.25 40.9*9.0
6*4 82*0.5 42.0*10
7*1.5 48*0.20 32.0*7.0
7*2.5 51*0.25 41.0*9.0
7*4 82*0.25
44.0*10.0
8*1.5 48*0.20 38.5*7.8
8*2.5 51*0.25 48.0*8.0
8*4 82*0.25
51.0*10.6
10*1.5 48*0.20 44.5*7.8
10*2.5 51*0.25 59.0*9.0
10*4 82*0.25
65.2*11.0
12*1.5 48*0.20 59.5*8.5
12*2.5 51*0.25 70.0*8.5
12*4 82*0.25
