有源濾波器具有工作方式靈活、動態響應快速、輸出特性受電網影響小等突出優點。有源濾波器可有效濾除系統2－50次諧波。濾除率達98%以上。同時可利用SVG的動態無功輸出，平滑補償系統的無功功率，保持功率因數始終處于較高水平。
有源濾波器具有工作方式靈活、動態響應快速、輸出特性受電網影響小等突出優點。有源濾波器可有效濾除系統2－50次諧波。濾除率達98%以上。同時可利用SVG的動態無功輸出，平滑補償系統的無功功率，保持功率因數始終處于較高水平。
有源濾波器并聯于電網中，通過電流互感器對負載電流進行采樣，濾波器分析計算負載電流中的諧波分量和無功分量，控制電力電子元件逆變輸出相應的補償諧波和無功功率，兩者相互抵消，以達到優化電能質量的目的。
GRT-APF有源濾波器基本原理如下圖所示。

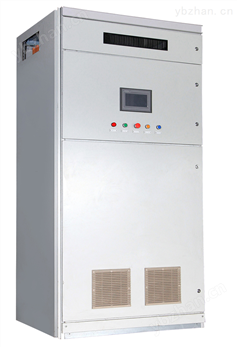

GRT-APF有源濾波器，由諧波電流檢測電路與補償電流發生電路兩個主要部分組成。
有源濾波器并聯于電網，通過電流互感器對負載電流進行采樣，分析計算負載電流中的諧波分量，控制電力電子元件逆變輸出相應的補償諧波分量，兩者相互抵消，以達到優化電能質量的目的。有源濾波器具有工作方式靈活、動態響應快速、輸出特性受電網影響小等突出優點。
主要功能
◆ 濾除接入點諧波
采用有源濾波技術動態檢測配電系統諧波，利用可控的功率半導體器件向電網注入與系統原有的諧波幅值相等、相位相反的電流，從而抵消諧波電流，達到實時濾除諧波的目的。
◆ 無功功率動態補償
實時檢測、動態輸出容性及感性無功，對負載消耗的無功分量進行快速補償。
◆ 提高接入點功率因數
動態進行無功功率補償以后，接入點功率因數可維持在較高水平。
◆ 改善三相不平衡
通過實時動態補償，可以起到改善三相系統不平衡的作用。
◆ 消除中性線電流
在三相四線制供電場合，消除中性線零序電流和三倍頻次諧波電流，有效抑制中性線電位升高及發熱，從而保護供電電纜、電氣設備和人身安全。
特點
◆ 功能多樣
可同時實現諧波濾除、動態無功補償、三相平衡、零序電流消除等多個功能；
◆ 可靠性高
元器件安全裕度大，抗過載、抗沖擊能力強。如核心IGBT器件裕度為3倍，直流電容溫度等級為105°C；
擊性負載適應能力強。裝置可在3倍額定負載短時沖擊下保持正常工作；
裝置采用*的風道設計，對功率模塊、電抗器等進行高效散熱。使其過載能力及可靠性顯著提升。運行功耗、發熱量明顯低于其他同類產品；
控制器集成了電能質量分析儀的全部功能，可實時顯示補償前后各次諧波電流有效值、電壓、
控制器集成了電能質量分析儀的全部功能，可實時顯示補償前后各次諧波電流有效值、電壓、電流畸變率，可顯示補償前后電流、電網電壓的實時曲線。方便對補償效果進行評估；
◆ 多重運行保護
軟硬件同時提供多重保護功能，包括設備過流、直流側過壓、系統側欠壓、IGBT模塊過溫、電抗過溫和IGBT模塊故障保護；
◆ 故障錄波
任一保護動作時，控制器啟動錄波，記錄動作前后數個周波全電氣數據，供事故分析。
◆ 諧波選次補償：控制器軟件采用改進TTA算法，實現2~50次諧波選次補償；
◆ 高精度：控制器采用16位A/D芯片和每周波512點的24通道高速采樣；
◆ 調整靈活：各功能輸出比例可以現場調整，也可根據需要選擇一種或多種功能；
◆ 自恢復性：當各種原因引起設備跳閘后可自行恢復運行，無需人工干預；
◆ 自動節能：可根據負荷側補償電流大小，設備自動起停，實現低負荷電流情況下的節能；
◆ 寬電源輸入：設備可適應寬電源輸入，額定電壓在+/-15%范圍波動時都可正常工作；
