該系列繼電器可與低壓斷路器或低壓接觸器等組成組合式的剩余電流動作保護器，主要適用于交流50Hz，額定電壓為400V及以下的TT或TN系統配電線路，防止接地故障電流引起的設備和電氣火災事故，也可用于對人身觸電危險提供間接接觸保護。
產品簡介
功能：
該系列繼電器可與低壓斷路器或低壓接觸器等組成組合式的剩余電流動作保護器，主要適用于交流50Hz，額定電壓為400V及以下的TT或TN系統配電線路，防止接地故障電流引起的設備和電氣火災事故，也可用于對人身觸電危險提供間接接觸保護。
應用范圍：
需要檢測剩余電流，對電氣線路進行接地故障保護的場合。
訂貨范例：
具體型號：ASJ20-LD1C
技術要求：額定剩余動作電流300mA；極限不驅動動作時間0.5s；上電工作時繼電器輸出1組常閉、1組轉換。
通訊協議：無
輔助電源：AC220V
技術參數
技術參數 | 指 標 | ||
AC型 | A型 | ||
輸入 | 額定剩余動作電流I△n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A) |
極限不驅動動作時間△t | 0.1、0.5(S) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(S) | |
額定剩余不動作電流I△no | 50%I△n | ||
動作特性 | AC正弦交流電流 | AC正弦交流及脈動直流電流 | |
頻率 | 50Hz±5Hz | ||
動作誤差 | -20%～-10% I△n | ||
輸出 | 接點構成 | 一組常閉、一組轉換 | 一組常閉或常開、一組轉換 |
接點容量 | 5A 250VAC、5A 30VDC | ||
復位方式 | 就地、遠程 | 就地、遠程、自動 | |
輔助電源 | AC110V、AC220V（允許誤差±10%），功耗≤5VA | ||
工頻耐壓 | 電源//輸入//輸出之間交流有效值2kV/min | ||
環境 | 溫度 | 運行溫度：-20℃～+55℃，存儲溫度：-30℃～+70℃ | |
濕度 | ≤95%RH，不結露，無腐蝕性氣體場所 | ||
海拔 | ≤2000m | ||
產品選型

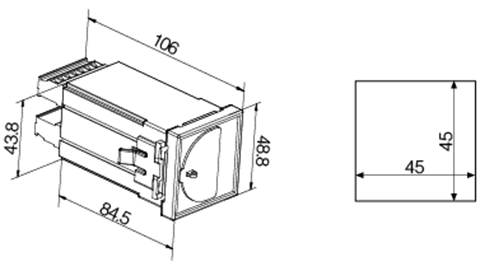

外形尺寸
● 10型產品
● 20型產品
