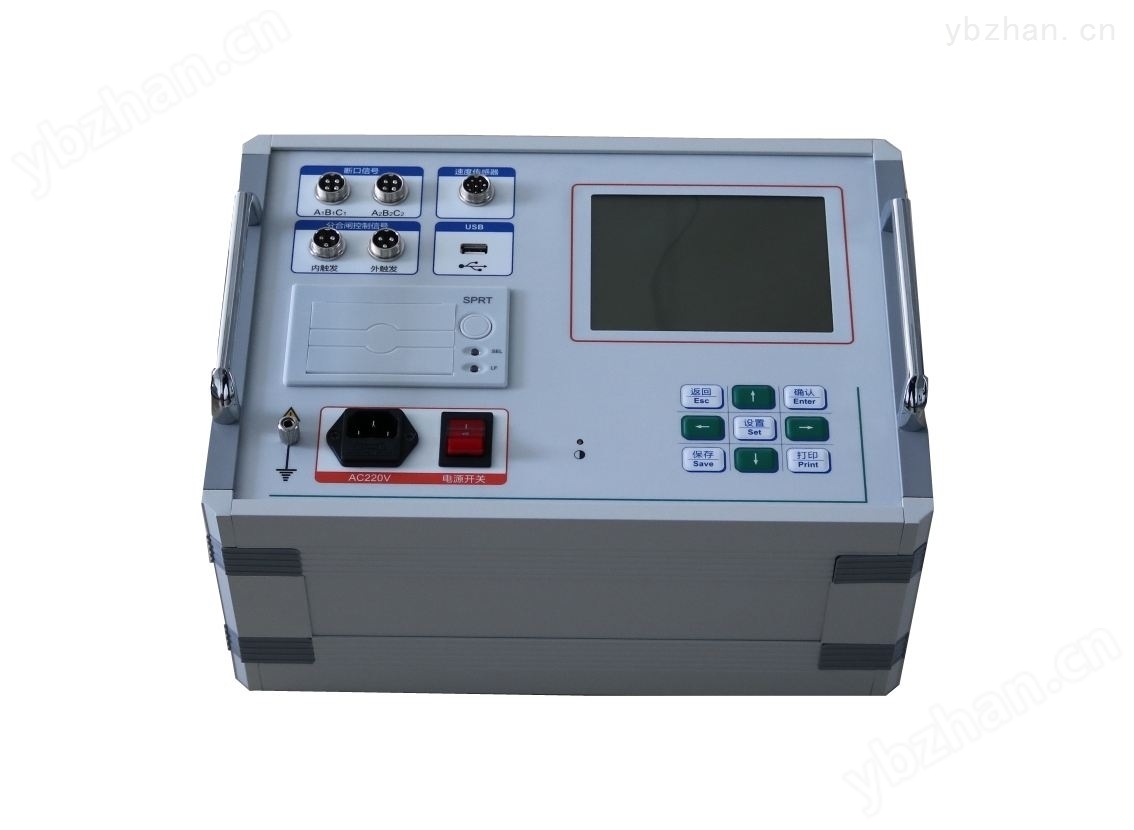

高壓開關機械特性測試儀揚州生產

其它指標：

工作電源：交流220V

可測斷口數：6路普通斷口+6路帶合閘電阻斷口

行程傳感器：1路光電編碼器，可選分辨率大5000點

直流操作電壓范圍：20V-280V，大電流20A

外部電源接入：大操作電流30A

儲能電機驅動：48V-220Vdc、10A

打印機：24點陣高速熱敏打印機

計算機接口：以太網（LAN）+U盤接口

存儲容量：本機存儲16組測量數據及波形，U盤接入時不限制存儲量

高壓開關機械特性測試儀揚州生產

功能特點：

（1）合（分）閘順序 （12）超行程
（2）合（分）閘大時間 （13）過行程
（3）三相不同期 （14）剛合（分）速度
（4）同相不同期 （15）大速度
（5）合（分）閘時間 （16）平均速度
（6）動作時間 （17）金短時間
（7）彈跳時間 （18）無流時間
（8）彈跳次數 （19）電流波形曲線(動態)
（9）彈跳幅度 （20）時間行程速度動態曲線(ms)
（10）行程 （21）時間速度行程動態曲線(mm)
（11）開距
單位均為：時間ms 速度 m/s 距離 mm

性  能

● 時 間: 12個斷口的固有分、合閘時間，同相同期、相間同期。

● 重合閘: 每斷口合－分，分－合,分-合-分；金短時間、無電流間隔時間值。

● 彈 跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘幅值。

● 速 度: 剛分、剛合速度，大速度，時間－行程特性曲線。

● 行 程: 總行程，開距，超程，過沖行程，幅值。

● 電 流: 分、合閘線圈的分、合閘電流值、電阻值、電流波形圖。

● 動作電壓: 機內提供DC0～270V／20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。

使用環境

   輸入電源  220V±10%  50Hz±10%  大氣壓力   86～106kPa

   溫  度  -20～45℃     濕  度   ≤80%RH

3.2、安全性能

   絕緣電阻  ＞2.0MΩ

   介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3.3、基本參數

◆時 間： 量程 0-64000.0ms  分辨率0.1ms  誤差≤ 0.1％rdg±0.1

◆速 度： 量程 0-20.00m/s  分辨率 0.01m/s 誤差≤1％rdg±0.01

◆行 程： 量程 0-1000mm
