設計目標：
高壓相位檢測儀的設計可達到下列目標: 可以核對電網的結構、可以繪制電路圖，對于三相連接的線路要求能確認不同導線的相對相位，在2 個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。請注意：
該裝置采用了無線電頻率的傳輸技術，其工作的基本原理為相位的實時比較。
裝置可檢查額定電壓的存在。所測量的相位角在+10o 范圍內為同相。大于+30o 為異相。

廠家供應高壓語音核相儀定制

結構原理：

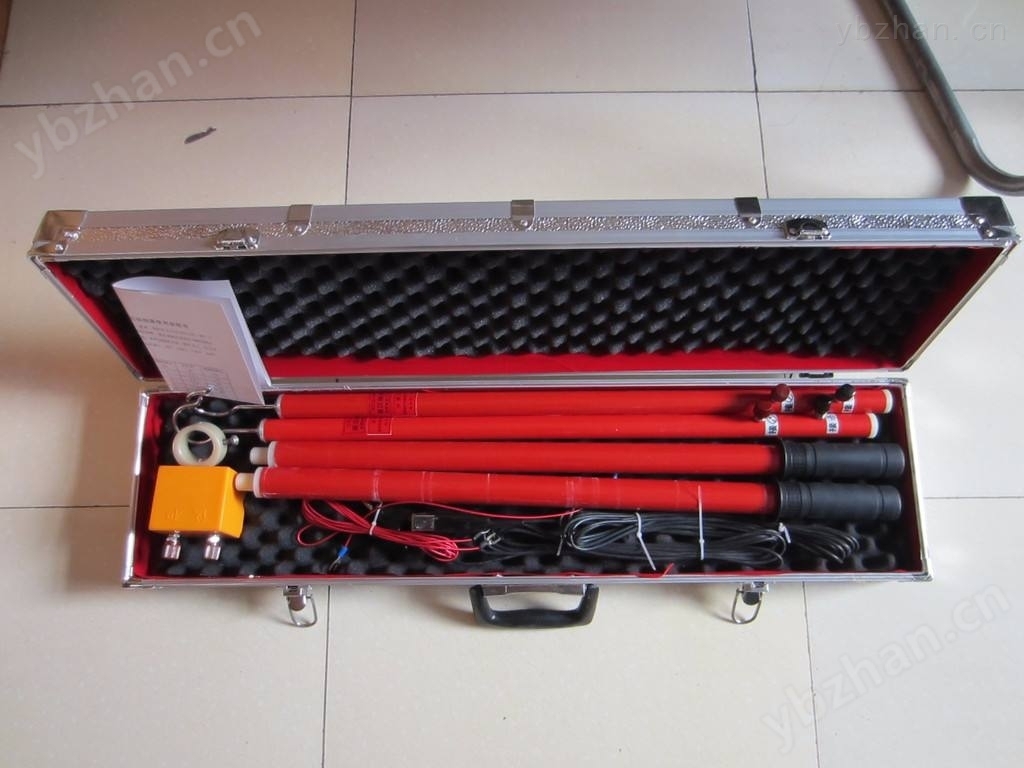

包括兩個在電氣上互不相連的組件，裝置上裝有的電極可與被測導線相連，一只橙色的發射器，其電極的形狀為鉤形，以便掛到導線上，另外一只黃色的為接收器，其電極的形狀為丫形，便于接觸導線，這些電極均作為發射，與接收信號的天線之用，發射器與接收器的端部均應與絕緣操作桿相接，發射器具有雙重作用并按一定的順序發揮功能。
*步：檢測被測導線有無電壓，它作為一只驗電器，對帶電的導線將發出間斷的聲光指示。
第二步：一旦驗電完成(過5-10 秒) ，發射器自動轉入相位測量，發射器向接收器始終發射一種相位特性的無線電頻率信號，在此情況下，線路同時也做天線使用，持續的燈光顯示表明發射器即按此順序正常工作。接收器僅有一個目的，即同相測量，同時發射器也在工作。為了：
1) 保證導線上有電壓;
2) 接收從發射器來的無線電頻率信號;
3) 將測得的相位與接收到的相位特性信號進行實時比較;
4) 同相時接收器會送出一持續的強光和聲信號;異相時，接收器送出一弱光信號，它僅表明接收器所接觸的那根導線有電壓。
發射器和接收器包括一個整體試驗系統可以對所有的部件進行試驗:電氣元件、電池、線路和天線。進行這種試驗相當于對實際線路的接觸試驗，發射器和接收器不設開關按鈕，只要儀器與帶電線路一接觸將立即自動工作，測量電極不與導線接觸就立即停止工作。

無線核相儀校驗：

1、單只發射器—橙色：
發射器模塊上有發信器，其工作頻率接近于電網的頻率，按下TestButton立即啟動發信，由模塊內部發出的信號經電極到天線，這相當于實際線路上的接觸模擬。
※ 裝上鉤狀電極
※ 連續按試驗按鈕（TestButton）
※4只燈連續1秒表1次亮，蜂鳴器同步發聲。
※ 幾秒后，聲訊號及閃光停，只有1只LED1繼續保持亮，只要TestButton按住不動。
※ 如果未看到以上的各項指示（如部分燈亮或無聲訊號等），需要更換電池。
2、單只接收器—黃色：
接收器的模塊與發射器的一樣，其工作頻率接近于電網的頻率，按下TestButton立即啟動工作，模塊內發出的信號經電極到天線，這相當于實際線路上的接觸模擬。
※ 裝上丫狀電極
※ 連續按試驗按鈕（TestButton）
※LED1一直亮，不閃爍，按住試驗按鈕時，蜂鳴器只發出非常短的單聲訊號，同時，LED2、LED3、LED4閃亮一次，如果未看到以上的各項指示，需要更換電池。

技術參數：

電壓等級：0.38kv ～ 500kv
主機電源：9V ±2V
采集器電源： 7.5V ±1.5V
主機和X、Y采集器視距傳輸距離為：X≥80m Y≥50m
工作環境：－35℃～+50℃ 濕度：≤95%RH
儲存環境：－40℃～+55℃ 濕度：≤95%RH
絕緣伸縮拉桿：縮態為600mm 伸態為3200mm
包裝箱尺寸（長×寬×高）：650mm×250mm×100mm
產品全重：5kg
