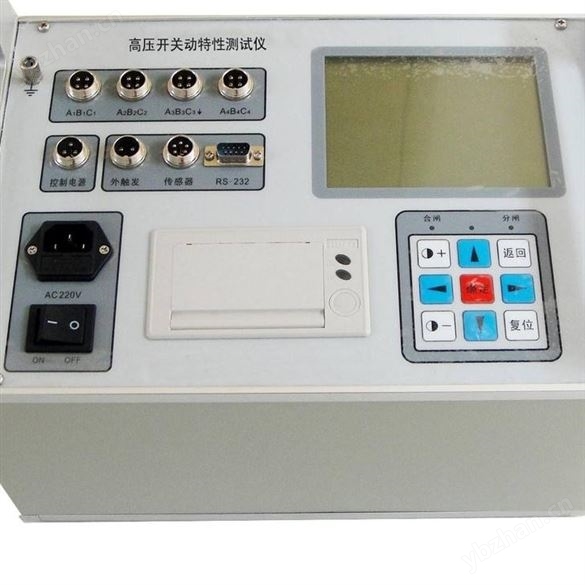

高壓開關機械特性測試儀四級承裝

工作原理

 采用回路電阻測試的四端接線方法,實際上是測試開關動作過程中的動態電阻,可以用來測試石墨觸頭的SF6高壓斷路器.動態電阻測試通道的工作原理是在斷路器石墨觸頭的兩個端子上加載10A恒流源,通過接在斷路器兩端的另外兩根測試信號線(電壓信號),測試石墨觸頭動作時200mV內的動態電壓變化波形,由此來測定斷路器金屬觸頭的位置,再根據石墨觸頭的長度來推斷出石墨觸頭真實確切的位置.

安全要求

請閱讀下列安全注意事項，以免人身傷害，并防止該產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，該產品只可在規定的范圍內使用。

1.只有合格的技術人員才可執行維修，防止火災或人身傷害。

2.使用適當?shù)碾娫淳€。只可使用該產品、并且符合該產品規格的電源線。

3.正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。

4.產品接地。該產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與該產品輸入或輸出終端連接前，應確保該產品已正確接地。

5.注意所有終端的額定值。為了防止火災或電擊危險，請注意該產品的所有額定值和標記。在對該產品進行連接之前，請閱讀該產品使用說明書，以便進一步了解有關額定值的信息。

6.請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作該產品。

7.使用適當?shù)谋ｋU絲。只可使用符合該產品規定類型和額定值的保險絲。

8.避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。

9.在有可疑的故障時，請勿操作。如懷疑該產品有損壞，請聯系維修人員進行檢查，切勿繼續操作。

10.測試結束后要等放電完畢再拆除測試線。

高壓開關機械特性測試儀四級承裝

技術參數

環境組別:屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器.

1. 時間測量:12路

固有分閘(合閘)時間

分閘(合閘)相內不同期

分閘(合閘)相間不同期合閘(分閘)彈跳時間(彈跳次數)

測試范圍:0.1ms~999.99ms

準確度:0.5%±(1%讀數+2個字)

2. 速度測量:剛分(剛合)速度

時間段(行程段或角度段)平均速度

分閘(合閘)大速度

測速范圍:1mm傳感器 0.01~25.00m/s，

0.1mm傳感器 0.001~2.50m/s，

0.5°角度傳感器 1周波/ 0.5°

準確度:1mm傳感器 ±(1%讀數+1個字)

0.1mm傳感器 ±(2%讀數+1個字)

0.5°角度傳感器±(1%讀數+1個字)

3. 行程測量:動觸頭行程(行程)

接觸行程(開距)

過沖行程

fan彈行程(幅值)

傳感器:50mm，分辨率:0.1mm

傳感器:300mm(選配)，分辨率:1mm

角速度B1傳感器:360°，分辨率:0.5 °，準確度:±1%

4. 顯示屏:320×240液晶屏，對比度可調

5. 數據存儲:可存儲100組測量數據

6. 打印機:高速熱敏打印機

7. 交流電源:AC 220V ± 10%;50Hz ± 2%

8. 直流電源:輸出電壓:30~260V連續可調，輸出電流:≤15A(短時)

9. 主機體積:380×280×140mm

10.使用環境: -10℃~+50℃

11.相對濕度:≤90%
