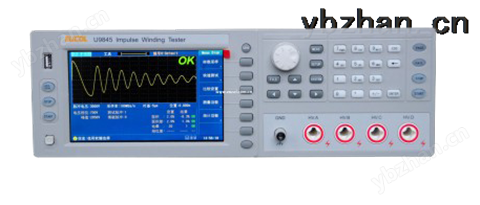

U9845*電機測試儀
可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試，也可以提供4個繞組的掃描測試功能和繞組對比測試功能
性能特點U9845*電機測試儀
■U9845電機測試儀提供多4通道測試，可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試，也可以提供4個繞組的掃描測試功能和繞組對比測試功能
■65k色7寸 TFT高清顯示屏，中英文可選操作界面U9845*電機測試儀
■100Msps波形采樣率，6500bytes存儲深度
■高速測試，高達15次/秒
■四種波形比較判定方法：面積、面積差、電暈和相位差
■測試重復性，確保測試穩定
■強大的電暈分析提取功能，挖掘產品潛在的絕緣不良問題
■儀器參數自動保存，開機文件加載功能
■波形垂直放大、水平縮放和移動功能，便于觀察細節
■樣本平均功能，可進行多達32次標準波形的平均處理
■自動標準采集模式，自動選擇合適的采樣率
■破壞性測試為您選擇合適測試電壓
■快速測試模式，可實時修改脈沖電壓和采樣率
■消磁脈沖的施加，保證測試波形一致
■20000條歷史測量數據的保存和判別統計功能，并可存儲于U盤
■SAVE按鍵直接將屏幕圖像（BMP、GIF、PNG）或者波形數據（CSV）存儲于U盤
■支持U盤升級系統固件
■腳控接口用于簡便快速的測量
■Handler、RS232C、USB Device、USB Host和GPIB（選件）
簡要說明
U9845四通道脈沖式線圈測試儀采用高穩定性高壓沖擊電源和可控硅模塊控制的高壓開關器件，大幅提高產品的穩定性和可靠性；采用*的32位高性能處理器和高速FPGA，提供100Msps采樣率和6500字節存儲深度，使測試更加準；專有的高速測試技術，測試速度高可達12次/秒。 主要適用于電機行業，大功率電機的測試還能夠加大沖擊能量，能滿足不同電機行業用戶的需求。
■波形放大功能
波形放大時，能夠增加50%顯示區域，使波形顯示更大更易觀察。
圖1：波形正常顯示 圖2：波形放大顯示
■電暈顯示功能
高達100Msps采樣率，提取電暈信息，配備電暈顯示功能，使電暈信息一目了然，對產品性能做到防患于未然。
圖3：波形正常顯示時電暈 圖4：波形放大顯示時電暈
性能指標 | ||
型號 | U9845 | |
通道數 | 4 | |
脈沖電壓 | 100V~5000V，10V步進 脈沖電壓準確度±5%±10V | |
電感測試范圍 | ≥20uH | |
脈沖能量 | 0.25焦耳 | |
測量速度 | 單繞組測試12次/秒，四繞組測試3次/秒 | |
施加脈沖數 | 測試脈沖32次，消磁脈沖8次 | |
輸入阻抗 | 10M | |
顯示器 | 800x480點65k色TFT 波形顯示范圍650x256，支持1.5倍放大顯示 | |
波形采集 | 采樣率: 100Msps, 10級可調 分辨率: 8 Bits 存儲深度:6500字節 樣本平均:1-32 | |
判定方法 | 面積、面積差、電暈放電、相位差 | |
測量重復精度 | ±1% | |
波形測量 | 電壓，頻率，時間 | |
觸發方式 | 手動觸發（包含腳控），外部觸發，內部觸發，總線觸發 | |
判別輸出 | OK/NG 顯示，LED 燈指示，蜂鳴器報警 | |
測量統計 | 含測量時間和測量結果的統計功能，保存20000條 | |
存儲器 | 內部 | 120組（標準波形數據和測量設置參數） |
U盤 | 600組（標準波形數據和測量設置參數） | |
接口 | Handler（START,STOP,PASS,FAIL ,BUSY,EOC） RS232C USB Device（支持USB TMC和USB CDC） USB Host（支持FAT16和FAT32，支持保存BMP、GIF、PNG圖像文件，支持保存CSV格式波形數據和統計數據，支持保存設置文件） GPIB（選件） | |
電源 | ||
供電電源 | 220V±10% 50Hz±5% | |
電源功耗 | ≤50VA | |
通用條件 | ||
工作環境 | 溫度 | 0℃ - 40℃ |
濕度 | ≤75% R.H. | |
重量 | 5Kg | |
尺寸(HxWxD) | 132mmx400mmx350mm | |
