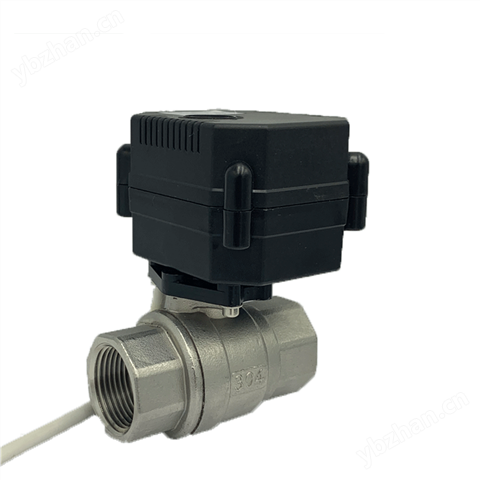

微型電動閥門 微型電動閥門
產品特點
多種接線方式實現遠程控制，可反饋閥門開關狀態到智能控制單元實現實時監控
采用精密金屬齒輪，性能穩定，使用壽命長
浮動密封球閥，無滴漏
低功率，可電池供電
阻燃PC-ABS外殼，結構精巧緊湊
IP67等級，可用于相對潮濕環境
手動控制功能可選
應用范圍
適用于各種需要實現自動化遠程流體控制的場合，例如水處理系統，智能水表系統，消防噴淋，供水和給排水系統等。
技術參數
系列 | 扭矩 | 開關時間 | 工作電壓 | 工作電流 | 功率 | 工作壓力 | 工作溫度 | 環境溫度 |
FH | 2.5 N.M | <5s | DC3-6V, ADC9-35V, AC110-230V | <100mA | 5W | 1.0Mpa | 0-100℃ | -20-45℃ |
濕度 | 防護等級 | 使用壽命 | 接線方式 | |||||
95% | IP67 | 5-8萬次 | OP01, OP02, OP03, OP04, OP05 可選 | |||||
尺寸外觀
DN | D1/D2 | φd | L1 | L2/L3 | F | H1 | H2 | 重量(kg) |
DN8 | G1/4'' | 8 | 45 | 10 | 21 | 68 | 42 | 0.26 |
DN15 | G1/2'' | 15 | 57 | 11 | 25 | 71 | 42 | 0.32 |
DN20 | G3/4'' | 20 | 63 | 12 | 31 | 74 | 42 | 0.41 |
DN25 | G1'' | 25 | 73 | 16 | 37 | 77 | 42 | 0.52 |
單位: mm
主要零部件
部件名稱 | 材料 |
執行器外殼 | ABS+PC合金料 |
閥體 | SS304，銅，PVC |
閥球 | SS304，銅，PVC |
閥桿 | SS304，銅，PVC |
閥座 | PTFE |
密封圈 | 硅膠圈 |
