1、概述

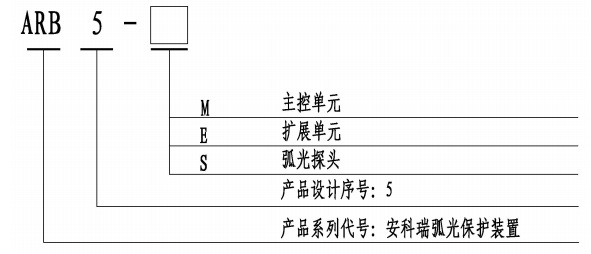

ARB5系列弧光保護裝置采用基于ARM9內核的32位閃存微控制器，根據中國電力系統不斷發展的需求研制和生產的適用于中低壓等級電網的弧光故障迅速切除裝置。其外觀時尚、大屏幕液晶顯示，圖形化多語言菜單，操作快捷方便；具有強大的功能集成：集保護、測量、控制、監測、通訊、故障錄波、事件記錄等多種功能于一體,準確實時監測弧光信號，保護電流；在線記錄事件量達256條，F(xiàn)IFO動態刷新，帶有時間標記，掉電不丟失。支持IEC61850通信功能(MMS)和GOOSE通信功能，實現與IEC61850站控層無縫連接，強大的GOOSE跳閘、GOOSE網絡聯鎖功能及可視化的可編程邏輯軟件優化了二次接線，IRIG-B、SNTP、PPS等多種對時方式確保全站時鐘的統一。ARB5-E擴展單元開關柜就地安裝，ARB5-M主控單元可以就地安裝也可以組屏安裝，是構成智能電網的理想元件。
1）弧光保護（8組）；
2）失靈保護（4組）；
3）TA斷線監測（4組）；
4）非電量保護；
5）裝置故障告警。
24路開入信號量的采集（通過增加開入板可擴展開入數量），除部分有特殊定義外，其余開入量可由用戶定義。本單元開入信號有兩種接入方式可供選擇：一種有源接點，外接電源；另一種是無源接點，本裝置提供電源。具體見后面的示意圖。用戶在訂貨時需說明。
測量數據
基本數據——電流1：IA1、IB1、IC1；電流2：IA2、IB2、IC2；電流3：IA3、IB3、IC3；電流4：IA4、IB4、IC4。
諧波數據——電流1：IA1、IB1、IC1；電流2：IA2、IB2、IC2；電流3：IA3、IB3、IC3；電流4：IA4、IB4、IC4的2、3、5次諧波。
對稱分量——電流1對稱分量:I1_1、I2_1、3I0_1；電流2對稱分量:I1_2、I2_2、3I0_2； 電流3對稱分量:I1_3、I2_3、3I0_3；電流4對稱分量:I1_4、I2_4、3I0_4。
