安裝說明應說明所用的國家電氣規范、ANSI/NFPA 70 接線方法。

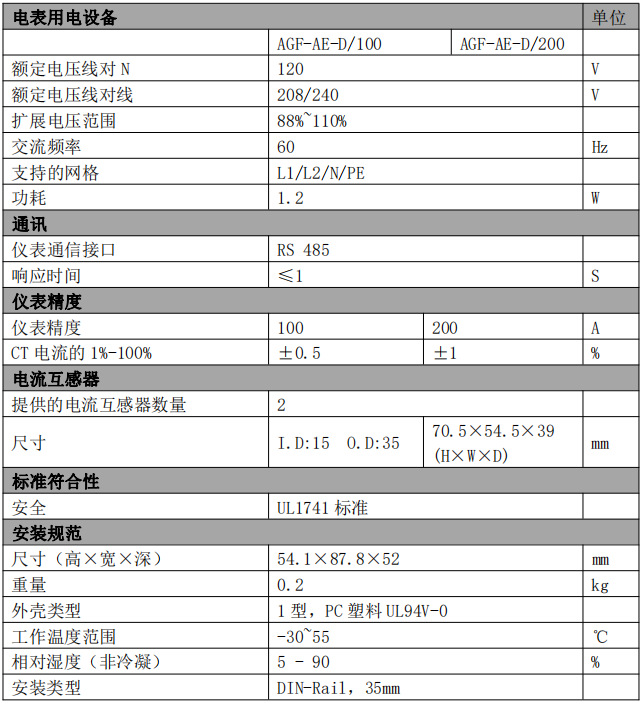

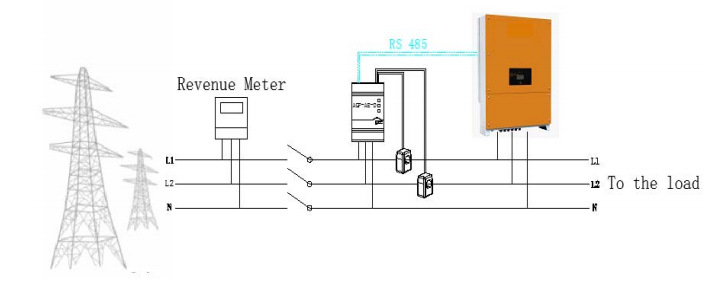

　　2.1 安裝指南儀表通過 RS485 與變頻器相連。

　　交流電線規格：1.3 至 2.0 mm 直徑/22-18 AWG 絞合線，600 V，THHN、MTW 或 THWN 型。

　　RS485 接線規格：電纜類型：至少 3 線屏蔽雙絞線（可使用 4 線電纜）

　　導線截面積：0.32-0.81 mm 2/24-18 AWG（可使用 5 類電纜）

　　儀表被視為“連接設備”，需要斷開裝置（斷路器、開關或斷路器）和過電流保護（保險絲或斷路器）。

　　儀表消耗 10-30 毫安，因此任何開關、斷路器、保險絲和/或斷路器的額定值由線規、電源電壓和所需的電流中斷額定值決定。

　　開關、斷路器或斷路器必須位于儀表附近且易于操作。

　　使用額定電流小于等于 20A 的斷路器或保險絲。

　　當監測多條線路時，使用分組斷路器。

　　斷路器或保險絲必須保護標有 L1 和 L2 的電源端子。在極少數中性點有過電流保護的情況下，過電流保護裝置必須同時中斷中性點和不接地導體。

　　電路保護/斷開系統必須符合所有國家和地方電氣規范。

　　2.2 安裝和連接儀表

　　2.2.1 安裝儀表

　　1.儀表應安裝在配電箱中

　　2.將儀表安裝在 35mm 的德國工業標準導軌上。
