1、系統介紹

路燈安全用電監測預警系統通過物聯網技術對安裝在城市各區域路燈的用電狀態進行不間斷地數據監測。安全用電通過監測路燈線路的電流和電壓值來判斷路燈的工作情況，任何不正常的工作狀態，平臺都能進行監測和預警，預警信息通過APP推送，短信，語音和郵件等，及時到達責任人的身邊。
2、功能介紹

2.1.監測路燈的開閉，使用時長，非工作時間開啟，或開啟時間過短，則進行預警；

2.2.監測路燈的電流電壓工作狀態，電壓不足時，進行預警；

2.3.判斷路燈功率和線路損耗，當電流超出閾值范圍時進行預警；

2.4.可以設置路燈的異常個數，超出異常個數進行預警通知；

2.5.對路燈回路的漏電流和導線溫度進行監測，如果漏電過大，線纜溫度過高則進行預警；

3、方案

多個路燈共用一個ARCM300T進行監測，通過監測路燈線路的電流和電壓值來判斷路燈的工作情況（見圖1）。

圖1方案一

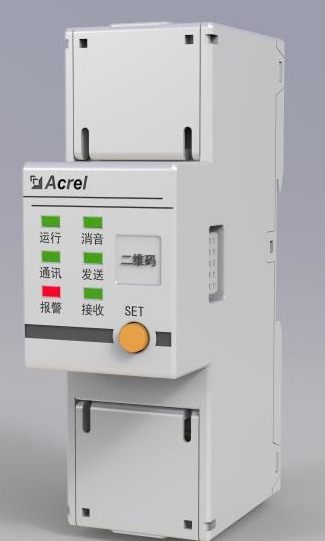

直接接入ARCM310儀表，監控每個路燈的電壓、電流等電參量進行預警，也可遠程控制路燈通斷

4、功能展示

4.1首頁功能

（1）消息提醒：顯示需要處理的任務及報警消息。點擊“查看”按鈕跳轉到報警確認界面或任務處理界面，支持批量確認和刪除報警信息。

  （2）隱患統計：以曲線圖的方式展示當月隱患數量。

  （3）地圖查詢：地圖查詢項目信息。

  （4）監控中心模塊：提供數據監控中心監控功能，包含大數據調度和統計。

4.2實時監控

  （1）地圖查詢：地圖查詢項目信息。

  （2）設備監控：可以按監控設備識別號、省、市、區縣篩選，顯示設備圖片、設備識別號、設備詳情、報警記錄。點擊“設備詳情”后在彈出界面顯示項目識別號、監控設備號、省、市、區縣、詳細地址，點擊“報警記錄”后在彈出界面顯示設備相關報警記錄，包括報警時間、報警描述、處理進度。

  （3）探測器監控：可以按監控設備識別號、探測器ID、探測器型號、區域篩選，顯示設備圖片、設備識別號、探測器ID、DI、DO實時狀態。點擊“設備詳情”后在彈出界面顯示項目識別號、監控設備號、探測器ID、區域、位置、實時信息、歷史信息。

  （4）事件查看：可以按時間、監控設備識別號、探測器ID、探測器型號、區域篩選，顯示事件記錄。

4.3隱患管理

  隱患管理包括隱患巡查、隱患處理、隱患記錄、隱患提醒、工單處理和隱患批量處理等功能。

5、設備參數說明

  設備具備單相相電壓、電流、功率、電能、剩余電流以及接頭溫度等監測的功能。

  設備具備智能開/合閘（遠程控制（及時開合）、保護脫扣、延時分閘、過溫保護、過載保護、過/欠壓保護、漏電保護；

  設備帶電需量記錄，可顯示：正向/反向總有功功率/總無功功率的實時需量，正向/反向總有功功率/總無功功率的日需量及時標，正向/反向總有功功率/總無功功率的月需量及時標，正向/反向總有功功率/總無功功率的上月需量及時標，設備帶電能記錄功能，電能數據精度達到1.0級。

  設備配置聲光報警功能，聲報警信號能手動消除。

  設備帶一路RS485總線，可外擴4G、NB等無線模塊。

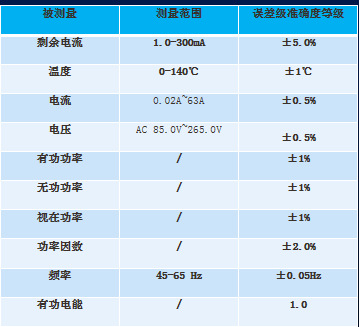

  報警信息、故障信息以及開關狀態信息，探測器內有分別的記錄功能，記錄條數不小于20條。探測器各測量參數的測量范圍及準確度。
