產品名稱:多點鎧裝熱電偶
生產廠家:江蘇潤儀儀表有限公司
產品品牌:潤儀
產品型號:WRNKD
產品概述:

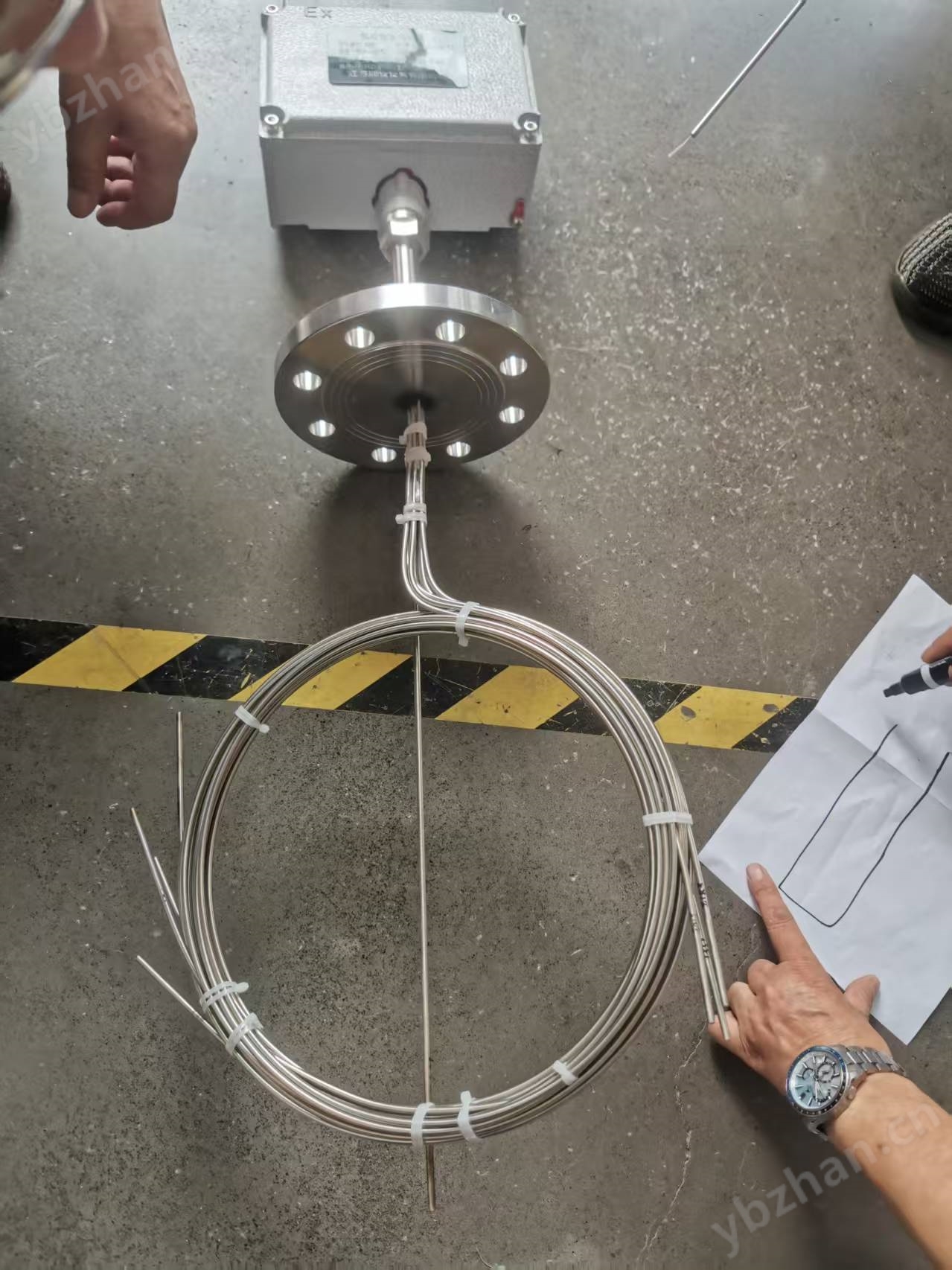

江蘇潤儀生產的多點鎧裝熱電偶是由多支不同長度但外徑相同的鎧偶構成,其接線端共用一接線盒,無外護管。應用于大化肥合成塔、存儲罐等裝置中。該產品有阻斷結構可防止保護管破損后介質侵入。產品由多支不同長度(按用戶要求)但外徑相同的獨立絕緣式鎧裝或接地式熱電偶構成,其接線端共同存在于同一接線盒內,產品型號有WR□KT□/□-□2□DD、WR□KT□/□-□3□DD、WR□KT□/□-□4□DD型一致。產品適用于化工反應釜、化肥廠合成塔、儲罐各高度位置溫度測量。
產品選型:
WR①K②-③-④⑤⑥⑦⑧-⑨-⑩/?/?/.../?
①熱電偶分度號:[N]:K分度號
②熱電偶對數:[1]:單支式
③測量點數量(3-14點):
[3]:測量點為3個
[4]:測量點為4個
[5]:測量點為5個
[6]:測量點為6個
[14]:測量點為14個
④安裝固定裝置:
[1]:無固定裝置
[2]:固定螺紋(見注1)
[4]:固定法蘭(見注1)
⑤接線盒
[3]:專用防水式(標準出廠配置)
[4]:專用隔爆式(見注2)
⑥工作端形式
[1]:絕緣式(標準出廠配置)
[2]:接地式
⑦多支多點式:[DD]:多支多點
⑧外護管材
[2]:316(0-800℃)
[7]:GH3030(0-1050℃)
⑨單支鎧裝熱電偶外徑mm
[2]:熱電偶直徑2mm
[3]:熱電偶直徑3mm
[4]:熱電偶直徑4mm
[6]:熱電偶直徑4mm
[8]:熱電偶直徑4mm
注1:多點熱電偶如選用法蘭或螺紋安裝,選型時必須提供法蘭標準、規格和法蘭材質或螺紋要求
注2:如不對多點熱電偶隔爆等級作特別聲明,按dⅡBT4等級供貨;如需dⅡCT1-6等級產品,協議供貨
產品選型舉例
WRNK1-6-131DD26-6000/5500/5000/4500/4000/3500
K分度號六點鎧裝熱電偶;無固裝置,專用防水式線盒;熱電偶外護管材質為316;每一支鎧裝熱電偶外徑為Ф6mm;熱電偶為絕緣式。
