1 產品介紹
AN-WLG系列一體式管網液位計采用了雷達與壓力一體式的設計，可同時選用雷達、壓力或選用其中一種水位傳感器，雷達測量采用目前的測距模式——FMCW調頻連續波模式，能夠替代激光測距雷達，工業超聲波測距雷達等產品，并同時支持選配投入式壓力傳感器，可通過壓力和雷達雙傳感器測量模式測量管網水位，通過算法分析，確保水位計測量的準確性。產品集成供電+液位測量+無線數據傳輸于一體的高性能液位監控，產品體積小巧，結構緊湊，適用于管網、戶外等多種測距應用場景。
2 功能特點
1、非接觸式安裝設計，體積小巧，結構緊湊。
2、自帶電池、無須考慮供電事宜，安裝方便。
3、精度高，功耗低，抗干擾能力強。
4、適用于場景多，湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
3 技術參數
| 參數分類 | 功能說明 |
| 供電 | 可選配19AH一次性鋰亞電池 |
| 雷達傳感器(用戶根據需求配置) | 內置120G雷達傳感器模組，參數如下： 發射頻率：120GHz 輸出功率（EIRP）：13~20dBm 波束寬度（-3dB）：水平方向3°，垂直方向3° 測距范圍：0.2~40m 測量精度：±10mm 分辨率：1mm 響應時間：3s |
| 壓力液位變送器(用戶根據需求配置) | 測距范圍：0.1-10m 測量精度：0.5%F.S 分辨率：1mm |
| 存儲 | 1、內置64M數據存儲芯片，可存儲10萬條數據，存儲時間≥10年 2、內置1塊鐵電存儲芯片，用于存儲配置數據，擦寫次數≥100億次。 |
| 無線通訊 | 支持NB/4G無線傳輸，默認NB傳輸，可選配4G |
| 狀態采集 | 內置電流采集芯片，可采集設備實時電流 |
| 本地升級 | 支持本地RS485升級程序 |
| 工作模式 | 支持連續工作模式和低功耗工作模式： 1、 連續工作模式：該模式下設備連續不間斷采樣和上傳，傳感器數據定時采集，采集周期可設置；數據定時上報，上報周期可設置。 2、 低功耗工作模式：該模式下，CPU控制傳感器定時上電，采集數據，上電周期和上電時間可設置；設備定時上報，上報周期可設置，上報方式支持實時上報和統一上報，實時上報模式是指設備采集到數據后即刻上報，統一上報是指設備采集多次后，數據統一上報。相應的參數均可配置。 |
| 續航時間 | 在10分鐘采集一次/1小時傳輸一次模式下，工作時間≥12個月 |
| 通訊接口 | 標配1路NB-iot或4G無線傳輸接口、1路RS485接口。 |
| 通訊協議 | 數據上傳出廠默認支持《重慶安耐恩環境技術有限公司AN-UNION協議》。 可選配《SL651-2014 水文監測數據通訊規約》或《HJ 212-2017 污染物在線監控(監測)系統數據傳輸標準》 |
| 遠程配置 | 平臺下發配置指令/參數，終端連接平臺后自動修改配置信息 |
| 天線類型 | 防水玻璃鋼高增益天線 |
| 外殼材質 | 鑄鋁 |
| 防護等級 | IP68 |
| 工作溫度 | ﹣30~85℃ |
| 存儲溫度 | ﹣40~85℃ |

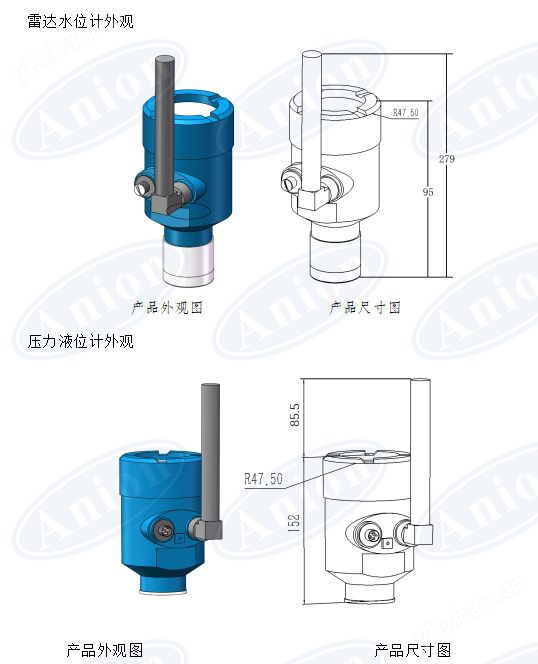

4 外觀尺寸

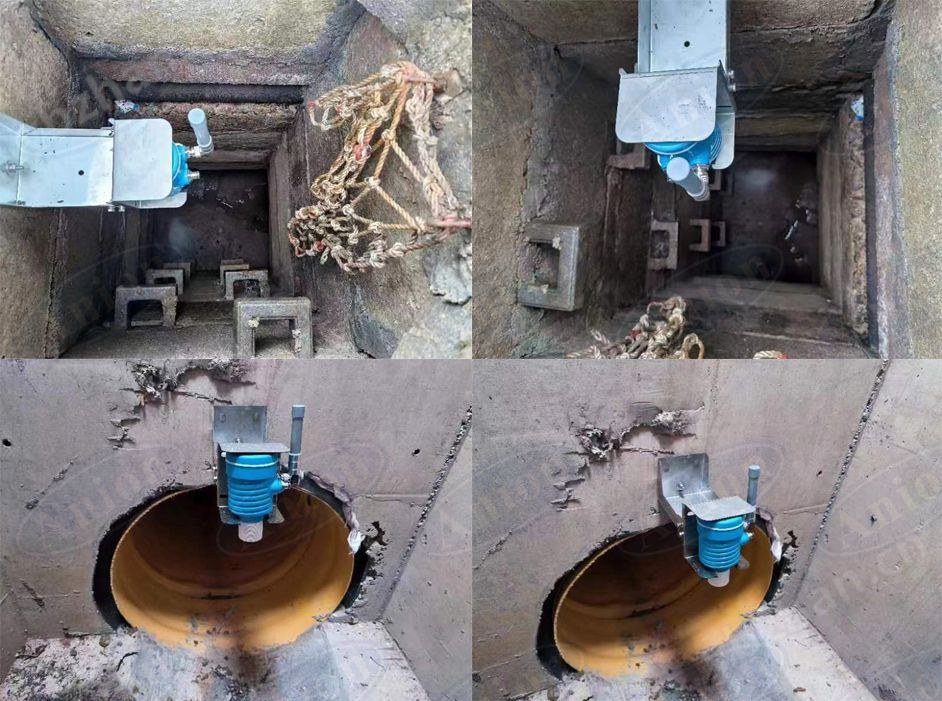

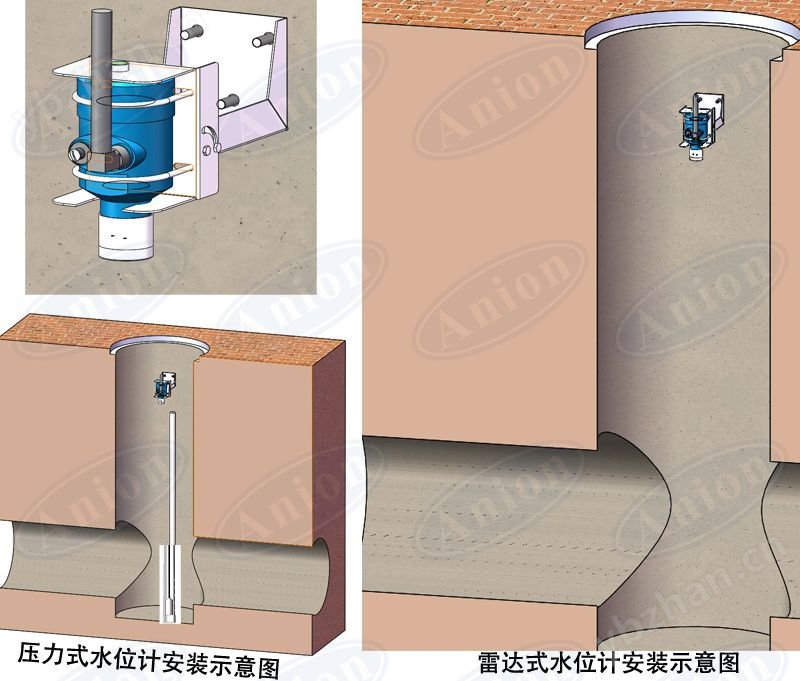

5、安裝現場圖
