D40J-0.5手動密閉閥門
一、用途：
D40J-0.5單連桿手動密閉閥門適用于人防工程通風和排風系統轉換通風方式，改變空氣流程，密閉閥門公稱壓力Pn≤0.05MPa, 溫度- 30℃～+40℃,濕度30％～90％，介質空氣的管路上，作為單向閉路機構。
二、主要技術參數
公稱通徑（mm） | 公稱壓力（Mpa） | 試驗壓力（Mpa） | 工作溫度 | |
密封 | 強度 | |||
150-500 | 0.05 | 0.05 | 0.1 | 常溫 |
600-1000 | 0.05 | 0.05 | 0.1 | |
三、手動密閉閥門風量參數：
規格 | 風量（立方米/小時） | 重量（kg） | ||
v=6m/s | v=8m/s | 手動 | 電動 | |
DN200 | 678 | 904 | 22 | 58 |
DN300 | 1526 | 2034 | 35 | 74 |
DN400 | 2713 | 3617 | 52 | 96 |
DN500 | 4239 | 5652 | 60 | 106 |
DN600 | 6104 | 8139 | 69 | 198 |
DN800 | 10852 | 14469 | 180 | 280 |
DN1000 | 16956 | 22608 | 220 | 395 |

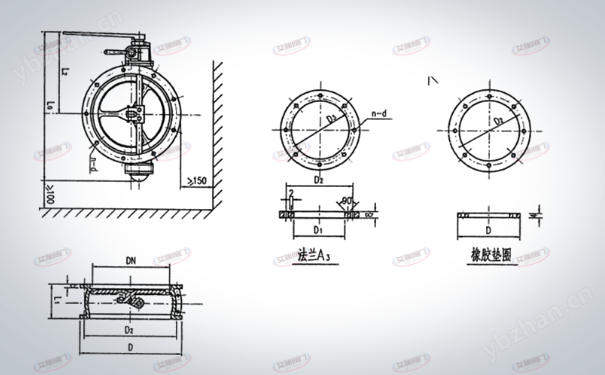

三、手動密閉閥門安裝結構圖集
四、手動密閉閥門規格尺寸表
規格 | L0 | L1 | L2 | D | D1 | D2 | D3 | b | n | d |
150 | 338 | 92 | 170 | 210 | 166 | 195 | 176 | 10 | 7 | 7 |
200 | 485 | 118 | 300 | 270 | 215 | 250 | 225 | 10 | 8 | 9 |
250 | 535 | 130 | 320 | 345 | 260 | 320 | 275 | 10 | 9 | 11 |
300 | 585 | 145 | 350 | 385 | 315 | 360 | 325 | 10 | 9 | 11 |
400 | 731 | 175 | 385 | 515 | 441 | 490 | 451 | 10 | 12 | 12 |
500 | 875 | 225 | 451 | 650 | 560 | 622 | 570 | 10 | 12 | 14 |
600 | 7076 | 275 | 593 | 750 | 666 | 720 | 676 | 10 | 12 | 13 |
700 | 1176 | 290 | 643 | 850 | 780 | 820 | 780 | 10 | 16 | 17 |
800 | 1276 | 290 | 693 | 950 | 870 | 920 | 880 | 6 | 16 | 17 |
900 | 1400 | 290 | 793 | 1060 | 960 | 1010 | 990 | 10 | 16 | 18 |
1000 | 1500 | 300 | 808 | 1205 | 1090 | 1160 | 1100 | 12 | 20 | 18 |
五、手動密閉閥門材料表
序號 | la | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
名稱 | 手柄 | 手傳動裝置 | 閥體 | 閥瓣 | 杠桿 | 閥桿 | 彈簧 | 密封圈 |
材料 | 可鍛鑄鐵 | 配套 | 鑄鐵或鋼板 | 鑄鐵或鋼板 | 鑄鐵或鋼板 | 45#鋼 | 彈簧鋼 | 橡膠 |
六、安裝注意事項
1、手動密閉閥門安裝在管道水平上或垂直安裝使用，安裝時要求密閉閥門閥板全開或全關，不可以單作調節流使用。
2、安裝時應按標志壓力箭頭與受到沖擊波的方向一致，并且便于密閉閥門的操作。
3、可以采用吊架或支架形式安裝。
4、法蘭接管的橡膠墊圈按圖加工。
