摘要
- YJZQ液壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。
產品介紹

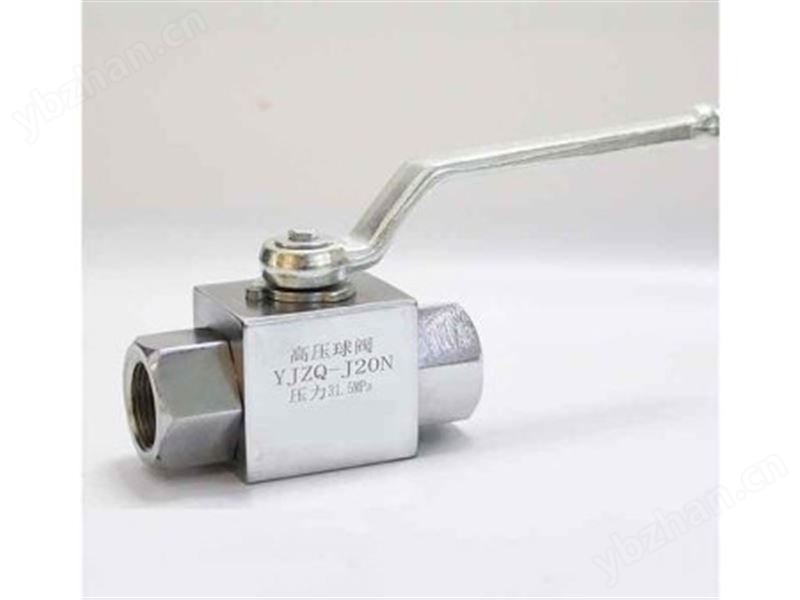

產品名稱： 液壓球閥 產品型號： YJZQ 公稱通徑： DN10～DN50 結構形式： 球形 公稱壓力： 1.6Mpa～31.5Mpa 連接方式： 外螺紋、內螺紋 適用溫度： -20～232℃～450℃ 驅動方式： 手動 閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI 適用介質： 水、油、氣 生產廠家： 上海泉高閥門有限公司湖南分公司 產品說明
YJZQ液壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。
產品特點
YJZQ液壓球閥是我公司引進工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。
內螺紋外形尺寸表
型號 D1 D2 L1 L2 L3 L4 H1 H2 H3 YJZQ-J10N Ф10 M18×1.5 78 14 105 32 16 36 76 YJZQ-J15N Ф15 M22×1.5 86 16 147 38 19 45 80 YJZQ-J20N Ф20 M27×2 108 18 185 48 25 55 101 YJZQ-J25N Ф25 M33×2 116 20 185 57 28.5 64 111 YJZQ-J32N Ф32 M42×2 136 22 240 75 37.5 84 134 YJZQ-J40N Ф40 M48×2 148 24 240 85 42.5 95 165 YJZQ-J50N Ф50 M64×2 180 26 240 104 52 112.5 180 外螺紋外形尺寸表
型號 D1 D2 D3 L1 L2 L3 L4 L5 H1 H2 H3 YJZQ-J10W Ф10 Ф20 M27×1.5 94 16 2 105 32 16 36 76 YJZQ-J15W Ф15 Ф22 M30×1.5 102 16 2 147 38 19 45 80 YJZQ-J20W Ф20 Ф28 M36×2 124 18 2.5 185 48 25 55 101 YJZQ-J25W Ф25 Ф35 M42×2 136 20 2.5 185 57 28.5 64 111 YJZQ-J32W Ф32 Ф40 M52×2 150 20 2.5 240 75 37.5 84 134 YJZQ-J40W Ф40 Ф50 M64×2 180 24 2.5 240 85 42.5 95 165 YJZQ-J50W Ф50 Ф60 M72×2 210 26 2.5 240 104 52 112.5 180 板式外形尺寸表
型號 A h H L0 E F L L1 L2 L3 L4 Ф D YJZQ-J10B 33 42 68 160 38 54 81 45 56 11 10 Ф7 10 YJZQ-J15B 39 46 75 160 42 60 92 52 60 6 16 Ф9 15 YJZQ-J20B 49 50 78 180 50 70 108 60 70 7.5 17 Ф11 20 YJZQ-J25B 52 60 86 220 55 77 114 65 80 11 17.5 Ф11 25
