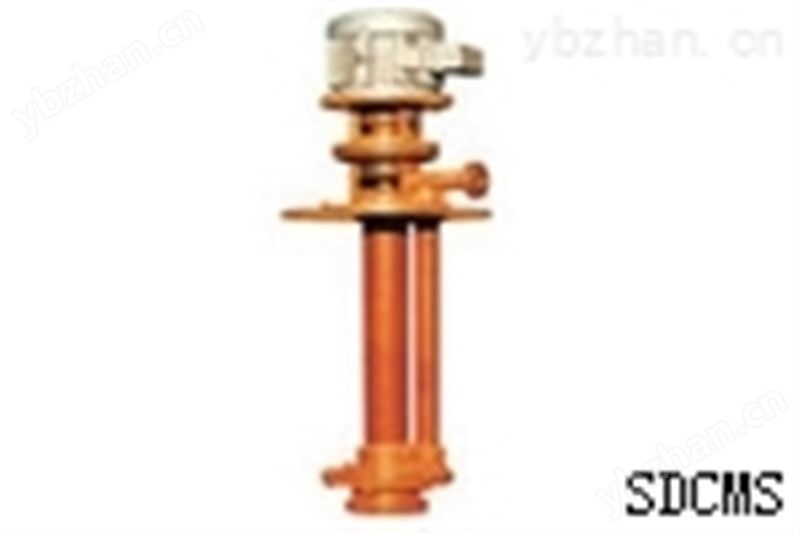

FSY型玻璃鋼液下泵
FSY型玻璃鋼液下泵
SY型立式玻璃鋼液下泵、WSY型泵為立式玻璃鋼液下旋渦泵、FSY型泵為立式玻璃鋼液下泵。該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度500mm--3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
該泵與介質接觸的零部件，系用*縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
玻璃鋼液下泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
本泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的設備。
性能參數
型 號 | 流量 | 揚程 | 轉速 | 功率 | 液下長度 |
m3/h | m | r/min | kw | mm | |
SY40×32-20 | 6.3 | 20 | 2900 | 3 | 500 至 3000 |
SY50×40-20 | 12.5 | 20 | 2900 | 4 | |
SY65×50-20 | 25 | 20 | 2900 | 4 | |
25WSY-22 | 4.05 | 18 | 2900 | 2.2 | |
25WSY-30 | 2.88 | 30 | 2900 | 3 | |
40WSY-25 | 5.76 | 25 | 2900 | 4 | |
40FSY-22 | 15.84 | 18 | 2900 | 3 | |
40FSY-18 | 6.48 | 18 | 2900 | 2.2 | |
40WSY-50 | 8.64 | 45 | 2900 | 7.5 | |
40FSY-35 | 10 | 34 | 2900 | 4 | |
50FSY-35 | 30 | 35 | 2900 | 7.5 | |
50FSY-35A | 30 | 35 | 2900 | 5.5 | |
50FSY-20 | 30 | 16 | 2900 | 4 | |
80FSY-35 | 56 | 35 | 2900 | 15 | |
80FSY-35B | 45 | 25 | 2900 | 7.5 | |
100FSY-32 | 100 | 32 | 2900 | 15 |
