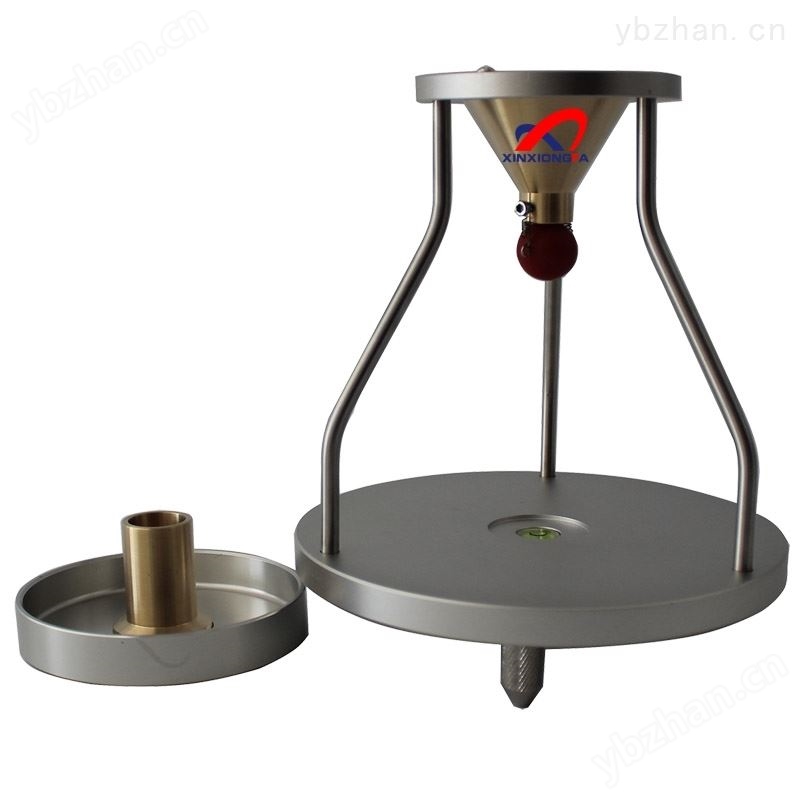

超硬材料堆積密度測(cè)定儀超硬材料堆積密度測(cè)定儀標(biāo)準(zhǔn)：
JB/T3584-1999《超硬磨料堆積密度測(cè)定方法》
美國(guó)國(guó)家標(biāo)準(zhǔn) ANSI B74.17-1976《金剛石磨粒堆積密度的檢驗(yàn)方法》。
standard:
JB/T3584-1999 "Method for Measuring Bulk Density of Super Abrasives"
American National Standard ANSI B74.17-1976 "Method for Testing the Bulk Density of Diamond Abrasive Grains."
用途：
適用于檢測(cè)超硬磨料16/20~325/400的人造金剛石和立方氮化硼的堆積密度測(cè)定。，也適用于檢測(cè)其他類(lèi)似顆粒狀材料的堆積密度。本標(biāo)準(zhǔn)規(guī)定了超硬磨料堆積密度測(cè)定儀器和測(cè)量方法。
use:
It is suitable for testing the bulk density of synthetic diamond and cubic boron nitride of super-hard abrasive 16/20~325/400. It is also suitable for detecting the bulk density of other similar granular materials. This standard specifies instruments and methods for measuring the bulk density of super-hard abrasives.
工作原理：
將待測(cè)的超硬材料磨粒裝入漏斗，迅速打開(kāi)橡皮球，磨粒順著漏斗的下端口自然下落流入到測(cè)量筒中，將流入到測(cè)量筒中的磨粒刮平，在天平上稱取刮平后測(cè)量筒中的磨粒質(zhì)量，再除以測(cè)量筒的容積，就可以測(cè)出待測(cè)磨粒的堆積密度。
working principle:
Put the superhard material abrasive grains to be tested into the funnel, quickly open the rubber ball, the abrasive grains naturally fall along the lower port of the funnel and flow into the measuring cylinder, and the abrasive grains flowing into the measuring cylinder are scraped flat, and weighed and scraped on the balance After leveling, measure the mass of abrasive particles in the cylinder and divide by the volume of the measuring cylinder to determine the bulk density of the abrasive particles to be tested.
主要技術(shù)參數(shù)
漏斗材質(zhì):黃銅
漏斗頂部?jī)?nèi)徑:57.1mm±0.01mm
錐度高度:41.3mm
漏斗角度:63°±10° 內(nèi)徑:6.4mm±0.03mm 長(zhǎng)度:6.4mm±0.03mm
漏斗鎖閉裝置:用一個(gè)直徑19mm的橡皮球,用兩根彈簧固定在漏斗下頸的出口
測(cè)量筒:材質(zhì)黃銅 內(nèi)經(jīng)19.3mm±0.01mm 容計(jì):10ml±0.2cm3
The main technical parameters
Funnel material: brass
Top inner diameter of funnel: 57.1mm±0.01mm
Taper height: 41.3mm
Funnel angle: 63°±10° Inner diameter: 6.4mm±0.03mm Length: 6.4mm±0.03mm
Funnel locking device: A rubber ball with a diameter of 19mm is used to fix the outlet of the lower neck of the funnel with two springs.
Measuring cylinder: material brass, inner diameter 19.3mm±0.01mm, volume meter: 10ml±0.2cm3
安裝
1. 儀器應(yīng)安裝在穩(wěn)固的工作臺(tái)面上。
2. 工作臺(tái)面上應(yīng)鋪上5mm厚的橡膠板。
3. 調(diào)整底盤(pán)上的三個(gè)水平調(diào)整螺絲，使底盤(pán)處于水平狀態(tài)。
4. 儀器安裝后應(yīng)避免劇烈振動(dòng)。
測(cè)量筒容積的標(biāo)定：
1. 標(biāo)定方法按JB/T3584-1999的規(guī)定執(zhí)行。
2. 標(biāo)定周期一般情況下不應(yīng)超過(guò)1年。
3.測(cè)量的環(huán)境條件要求：相對(duì)濕度：45%~55% 環(huán)境溫度：20~240C
測(cè)試步驟：
1. 將待測(cè)樣品按標(biāo)準(zhǔn)規(guī)定的方法取樣，縮分至25±0.1g，裝入體積約為30cm3的鎳坩堝中，在110±50C的烘箱中烘干1小時(shí)。
.2. 從烘箱中取出待測(cè)樣品并置于干燥器中冷卻至室溫，保存至少4小時(shí)，使其適應(yīng)實(shí)驗(yàn)室的氣氛并消除靜電。
測(cè)試過(guò)程
1. 將儀器的漏斗仔細(xì)清掃干凈，關(guān)閉出料口的橡皮球閥，并將測(cè)量筒和集料盤(pán)清掃干凈，放于定位銷(xiāo)上。
2. 將制備好的試樣倒入玻璃加料器中。加料時(shí)先沿漏斗壁，然后移至中心部位，在加料器不離開(kāi)料堆的情況下，緩緩地流入漏斗中，使其從中心向四周均勻散開(kāi)，自然堆積成錐形。
3. 迅速打開(kāi)橡皮閥，使試樣自由下落，充滿測(cè)量筒。用左手輕輕地扶著測(cè)量筒，右手立即用刮料板的棱緊貼測(cè)量筒口邊緣，以5~100的角度將多余試樣刮去。刮料時(shí)，操作自始自終要細(xì)心，避免振動(dòng)、沖擊或其它干擾因素。然后輕輕敲擊測(cè)量筒壁，以減少試樣體積，用“毛筆”清除測(cè)量筒外側(cè)及底部的散落顆粒。
4. 在天平上稱量測(cè)量筒中試樣的質(zhì)量M1，精確到0.001g。
5. 重復(fù)5.3.1～5.3.4規(guī)定的操作過(guò)程2次，獲得測(cè)量結(jié)果M2、M3。
6. 計(jì)算三次測(cè)量結(jié)果的算術(shù)平均值M。
7. 被測(cè)樣品的堆積密度按下式計(jì)算： D=M/V
式中：D —被測(cè)樣品的堆積密度，單位：g/cm3；
M—測(cè)量筒中試樣的質(zhì)量的算術(shù)平均值，單位：g；
V —測(cè)量筒容積，單位：cm3。
. 允許偏差:對(duì)于16/20~325/400粒度的試樣，三次測(cè)定的堆積密度值*值與*小值之差不應(yīng)大于0.015g/cm3。
