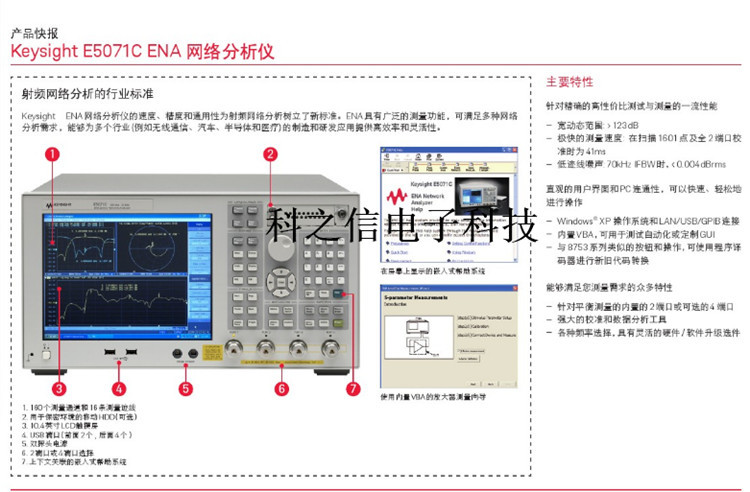

E5071C簡介:
AGILENT E5071C射頻網絡分析儀，是安捷倫（AGILENT）公司生產的一款Z用于射頻網絡分析儀的產品，
E5071C 網絡分析儀具有同類產品中Z高的射頻性能和Z快的速度，并具有寬頻率范圍和全M的功能。它是制
造和研發工程師們測試頻率范圍在 20 GHz 以內的射頻元器件和電路的理想解決方案。
E5071C新特性:
新款 20 GHz 選件可將 E5071C ENA 系列網絡分析儀的頻率范圍擴展至 20 GHz。新款 20 GHz 選件支持雙端
口（選件 2K5）和四端口（選件 4K5）兩種配置，可用于測量各種成分，例如 WLAN、WiMAX?、UWB 或任何 4G
技術中的無源器件的第三個諧波。
新特性
E5071C ENA 網絡分析儀手冊
討論校準、應用和編程問題： 網絡分析儀論壇
選擇附件： 網絡分析儀附件
支持: ENA 系列服務和支持主頁
E5071C 8.5G射頻網絡分析儀 9kHz-8.5GHz
Agilent E5071C網絡分析儀提供了Z快、的射頻器件測量能力。其X進的體系結構通過減少掃描次數來
完成多端口測量，進一步提高了測試吞吐率。
E5071C主要技術指標編輯:
頻率范圍：300 kHz至8.5GHz
在測試端口處保持125 dB動態范圍（典型值）
寬動態范圍：在測試端口上的動態范圍> 123 dB（典型值）
極快的測量速度：39 ms（進行*雙端口校準，掃描1601點時）
低跡線噪聲：0.004 dB rms（70 kHz IFBW時）
集成的2和4端口，帶有平衡測量能力
提供頻率選件：從9 kHz/100 kHz（帶有偏置T型接頭）到4.5 GHz/8.5 GHz
掃描速度：9.6微秒/點
跡線噪聲：0.001 dB rms
集成的2、3和4端口，帶有平衡測量能力
夾具嵌入/反嵌和端口特性阻抗轉換
用于變頻設備的頻率偏置模式
內置Visual Basic . for Applications（VBA）
測量向導助手軟件
E5071C技術指標:
寬動態范圍：測試端口上的動態范圍 > 123 dB（典型值）
極快的測量速度：41 ms，進行全雙端口校準，掃描 1601 點時
極低的跡線噪聲：0.004 dB rms，70 kHz IFBW 時
E5071C特性:
內置 Visual Basic for Applications（VBA）
強大的分析和誤差校正功能
隨時升級所有可用的 ENA 選件
選件配置
E5071C—240 雙端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭
E5071C—245 雙端口測試儀 100KHz-4.5GHz 帶偏置T型接頭
E5071C—440 4端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭
E5071C—445 4端口測試儀 100KHz-4.5GHz 帶偏置T型接頭
E5071C—280 雙端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭
E5071C—285 雙端口測試儀 100KHz-8.5GHz 帶偏置T型接頭
E5071C—480 4端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭
E5071C—485 4端口測試儀 100KHz-8.5GHz 帶偏置T型接頭
E5071C—008 頻率偏置模式
E5071C—010 時域分析能力
E5071C—790 測量向導助手軟件
E5071C—1E5 高穩定度時基
E5071C網絡分析儀測試方法
一．面板上常使用按鍵功能大概介紹如下：
Meas 打開后顯示有：S11 S21 S12 S22 （S11 S22為反射，S21 S12 為傳輸）注意：駐波比和回波損耗在反射功能測試，也就是說在S11或者S22里面測試。
Format 打開后顯示有：Log Mag———SWR———-里面有很多測試功能，如上這兩種是我們常用到的，LogMag為回波損耗測試，SWR 為駐波比測試。
Display打開后顯示有:Num of Traces (此功能可以打開多條測試線進行同時測試多項指標，每一條測試線可以跟據自己的需求選擇相對應的指標，也就是說一個產品我們可以同時測試駐波比和插入損耗或者更多的指標）
