S7-200 系統支持多種編程通信方式。
STEP 7-Micro/WIN 可以通過如下幾種常見方式與S7-200 CPU通信：
- 通過 PC/PPI 電纜，與單個或者網絡中的 CPU 通信口（或 EM277 通信口）通信
- 通過 CP（通信處理器）卡，與單個或者網絡中的 CPU 通信口（或 EM277 通信口）通信
- 通過本地計算機上安裝的 Modem（調制解調器），經過公用或者內部網，與安裝了EM 241 模塊的 CPU 通信
- 通過本地計算機上的以太網卡，經過以太網與安裝了 CP243-1 以太網模塊的 CPU 通信
- 通過 PC Adapter USB （S7-300/400 USB 口串行編程電纜）與 CPU 通信口（或 EM 277通信口）通信
- 通過本地計算機上安裝的GSM Modem，與遠程安裝了GSM Modem（如TC35T）的CPU通信（須申請并開通相應SIM卡的數據傳輸服務）
用于 S7-300/400 編程的 PC 串口電纜（PC-Adapter RS232 ）不能用于S7-200編程通信
Micro/WIN 缺省的編程通信方式是 PC/PPI 電纜（如在安裝 Micro/WIN 時所見的 “Set PG/PC Interface” 窗口中確認的）。如果要改變編程通信方式，也需要打開Set PG/PC Interface窗口進行設置。
1.1 編程通信要點
要進行S7-200的編程通信，必須注意使通信雙方（即安裝了Micro/WIN的PC機和S7-200的CPU或通信模塊上的通信口）的通信速率、通信協議符合、兼容。否則不會順利連通。
在具體工作中，參與編程通信的設備未必一定符合上述要求。例如，它們的通信速率就可能不一致。
注意以下幾個通信速率，它們必須一致：
- S7-200 CPU通信口的速率
一個新出廠的CPU，它的所有的通信口的速率都是9.6K波特。CPU通信口的速率只能在S7-200項目文件中的“系統塊”中設置，新的通信速率在系統塊下載到CPU中后才起作用。
- 通信電纜的通信速率
如果使用智能多主站電纜配合Micro/WIN V3.2 SP4以上版， 只需將RS232/PPI電纜的DIP開關5設置為“1”而其他設置為“0”；而USB/PPI電纜不需要設置。老版本的電纜需要按照電纜上的標記設置DIP開關。
- 由Micro/WIN 決定的PC機通信口（RS232口）的通信速率
這個速率實際上是去配合編程電纜使用的，在Micro/WIN軟件中打開Set PG/PC Interface，設置PC用于同編程電纜通信的速率。USB口使用USB/PPI電纜，不需速率。
1.2 通信口參數設置
缺省情況下，S7-200 CPU的通信口處于PPI從站模式，地址為2，通信速率為9.6K。
要更改通信口的地址或通信速率，必須在系統塊中的Communicaiton Ports（通信端口）選項卡中設置，然后將系統塊下載到CPU中，新的設置才能起作用。
圖1. CPU通信口屬性設置
- PLC地址：設定CPU通信口的地址。如果有兩個通信口，它們的地址可以相同，因為不屬于一個網絡
- 蕞高地址：輸入通信網絡上設備的蕞高地址
- 波特率：設置通信速率。從下拉列表中可以選擇9.6K、19.2K、187.5K
- 重試次數：輸入通信失敗時重新嘗試的次數
- 地址間隙刷新因數：設置本站每隔幾次獲得網絡令牌后，嘗試在本站地址和下一個已知（活動）的主站地址的空間內尋找新加入的主站（僅在本站做主站時有效）。一般情況下使用缺省值10就比較合適
- 括號中是取值范圍
1.3 Set PG/PC Interface
Set PG/PC Interface是西門子的PLC編程軟件共用的編程訪問路徑設置界面。Micro/WIN也通過Set PG/PC Interface設置計算機與S7-200進行編程通信的訪問點。
用Micro/WIN對S7-200編程時，如果需要改變編程通信方式，就需要打開Set PG/PC Interface進行設置。有如下幾種方式可以打開Set PG/PC Interface窗口：
- 打開Windows的Settings（設置）> Control Panel（控制面板），選擇Set PG/PC Interface圖標
- 在Micro/WIN主窗口的左側的View（瀏覽條）中，用鼠標單擊Set PG/PC Interface圖標
- 打開Micro/WIN的Communications（通信）界面，用鼠標按其中的Set PG/PC Interface按鈕，或雙擊當前通信設備的圖標
- 在Micro/WIN的指令樹中用鼠標雙擊相應的圖標
- 在Micro/WIN的菜單View > Components中打開
1.Set PG/PC Interface主界面如下：
圖2. Set PG/PC Interface
圖中：
- 顯示當前的編程軟件使用的編程訪問路徑及應用的協議
圖中設置為Micro/WIN通過PC/PPI電纜用PPI協議與S7-200通信。其中Micro/WIN不能修改是因為從Micro/WIN中打開的PG/PC Interface。
- 顯示當前的通信設備及使用的協議
這里使用PC/PPI電纜并使用PPI協議
- 按此按鈕設置當前使用的設備的屬性
- 在此區域內選擇要用的設備，如CP5611（PPI）
- 如果在d.區中找不到設備，可以按“Select...”按鈕進入添加/刪除通信硬件的界面
2. 添加/刪除通信硬件
用圖1中的e.按鈕進入“添加/刪除通信設備”界面：
圖3. 添加/刪除通信設備
在a.區顯示可以選擇的設備，在b.區顯示了在系統中已經安裝的設備；使用“安裝/刪除”按鈕（c.）改變系統設置。
2S7-200PC/PPI電纜
通過PC/PPI電纜的編程通信是蕞為常見的S7-200編程方式，很多人也在此遇到問題。
影響通信的因素很多，要順利通信首先需要注意：
- 檢查Micro/WIN和Windows操作系統的版本兼容性
未經西門子版本兼容測試的往往有通信問題。
- 使用西門子的原裝PC/PPI電纜
包括用于連接PC機RS232串口的RS232/PPI電纜，和連接USB口的USB/PPI電纜。
2.1 為什么要使用SIEMENS的編程電纜
西門子目前提供兩種串口編程電纜，統稱為PC/PPI電纜：RS-232/PPI電纜和USB/PPI電纜。
我們強烈建議用戶使用西門子生產的上述兩種原裝電纜，也有義務告知用戶從中所能獲得的好處：
- 安全：西門子原裝PC/PPI電纜的兩個通信端口在電氣上是隔離的。這就意味著編程計算機和PLC通信口之間的共模干擾不會造成雙方通信口硬件的損壞，或者通信斷續。在必須帶電拔插電纜的情況下，原裝電纜提供了可靠的保障
- 穩定：原裝電纜針對西門子的通信協議進行了專門設計、優化，其穩定性和抗*力出色
- 高速：使用原裝電纜可以工作在187.5K通信速率下，充分發揮PLC和HMI通信口的潛力，不會制約整個網絡的通信速度
- 完備：原裝智能多主站電纜能夠*支持西門子的PPI網絡協議，如多主站通信功能，配合西門子的軟、硬件使用，不會發生編程、監控時在某些情況下無法通信的問題
2.2 RS232與USB的PC/PPI電纜
S7-200 CPU有其的低成本編程電纜，統稱為PC/PPI電纜，用于連接PC機和CPU上的RS-485通信口，可用做STEP 7-Micro/WIN對CPU 的編程調試，或與上位機做監控通信、或與其他具有RS-232端口的設備之間作自由口通信。
西門子提供的所有用于S7-200的編程電纜，長度都是5米。
目前西門子提供兩種PC/PPI編程電纜，它們是：
- RS-232/PPI電纜（訂貨號6ES7 901-3CB30-0XA0）：智能多主站電纜，連接S7-200 CPU/EM277通信口和計算機RS-232串口，作為編程或數據通信電纜；同時也可以用于連接TP170 micro和安裝了WinCC flexible (micro)的計算機RS-232串口，作為配置畫面下載電纜
- USB/PPI電纜（訂貨號6ES7 901-3DB30-0XA0）：智能多主站電纜，用于連接計算機的USB通信口與S7-200 CPU/EM277通信口做編程或數據通信電纜
1.多主站RS-232/PPI電纜（6ES7 901-3CB30-0XA0）
圖1. 正版RS-232/PPI電纜及其包裝盒
因為此電纜能夠管理PPI網絡令牌，因而支持多主站PPI網絡。
它有三個綠燈用于指示電纜的運行：RS 232 發送指示（Tx）；RS-232 接收指示（Rx）；RS 485 發送指示(PPI)。
圖2. 正版電纜細部
此種電纜只能在STEP 7-Micro/WIN32 V3.2 SP4以上版本下才能獲得全部的新功能，蕞高波特率可達187.5K。它有兩種工作模式：
- PPI模式：用于編程時，將DIP開關5設置為“1”，其他開關設置為“0”，其波特率可自適應，此時支持多主站網絡通信。
- 自由口模式：只需設置波特率，開關5及其它開關都設為“0”；此時也可以獲得原來普通PC/PPI電纜的功能（不支持多主站）。
2.多主站USB/PPI電纜（6ES7 901-3DB30-0XA0）
RS-232/PPI電纜還用于TP170 micro和TP070配置下載。此時DIP開關5應為“0”。
圖3. 正版USB/PPI電纜及其包裝盒
此種電纜能夠管理PPI網絡令牌，因而支持多主站PPI網絡。 它支持USB V1.1。用于連接PC機的USB通信口和S7-200。
它有三個綠燈用于指示電纜的運行：USB 發送指示（Tx）；USB接收指示（Rx）；RS 485 發送指示(PPI)。
圖4. 電纜細部
此種電纜只能工作在STEP 7-Micro/WIN32 V3.2 SP4以上版本下，波特率為自適應（蕞高可達187.5K）。它只有一種工作模式即PPI模式，無開關設置。此種電纜不支持自由口通信。
3.早期電纜
西門子早期生產的PC/PPI電纜，如6ES7 901-3BF21-0XA0/6ES7 901-3BF30-0XA0，不支持多主站PPI網絡，即在連接有PPI通信主站CPU或TD 200文本顯示器的網絡時，無法通過電纜進行Micro/WIN與CPU的通信。（在CPU執行網絡讀/寫指令時不能用STEP 7 Micro/Win監控也是這個原因）
開關設置：前三個開關按所需波特率進行設置，后三個設為0即可（Micro/WIN編程連接時）。
4.使用USB/RS-232串口轉換器
當編程計算機只有USB通信口，沒有RS-232串口時，我們強烈建議客戶使用智能USB/PPI電纜，并將編程軟件升級到當前發布的*版本。
如果堅持使用自己的USB/RS-232串口轉換器，再使用串口PC/PPI電纜，由于轉換器品牌眾多，西門子無法一一測試，不能就遇到的問題提供支持。
西門子PLCS7200編程線
遇到這種情況，只有下面的辦法：
- 更換其他USB/RS-232轉換器，再做嘗試
- 使用西門子的USB/PPI電纜
在Micro/WIN的系統塊中為何不能將通信口設置為187.5K波特率？
新的Mciro/WIN會自動檢測通信連接是否支持187.5K，如果不支持（ 如老版電纜），則不能設置為187.5K的通信速率。
新編程電纜支持187.5K速率。
如何設置PPI電纜屬性中的Advanced PPI和Multi Master Network選項？
PPI電纜屬性中的這兩項設置與多主站通信功能有關。
隨著計算機技術的發展，僅通過舊型號的PC/PPI電纜已經不能實現多主站通信，因此這兩項設置現在已經沒有用處。
采用新型號電纜，配合Micro/WIN V3.2 SP4以上版本，可以輕松實現多主站通信。因此應當取消上述兩項的選擇：

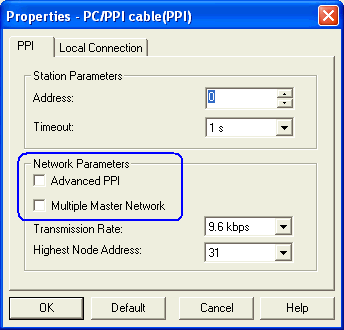

圖5. PC/PPI電纜屬性
老版本的PC/PPI電纜（6ES7 901-3BF21-0XA0等）是否可以用于為新版本的CPU（23版）編程？
可以。但是受到老版電纜的限制，不能做多主站編程，也只能用到9.6K和19.2K波特率。
