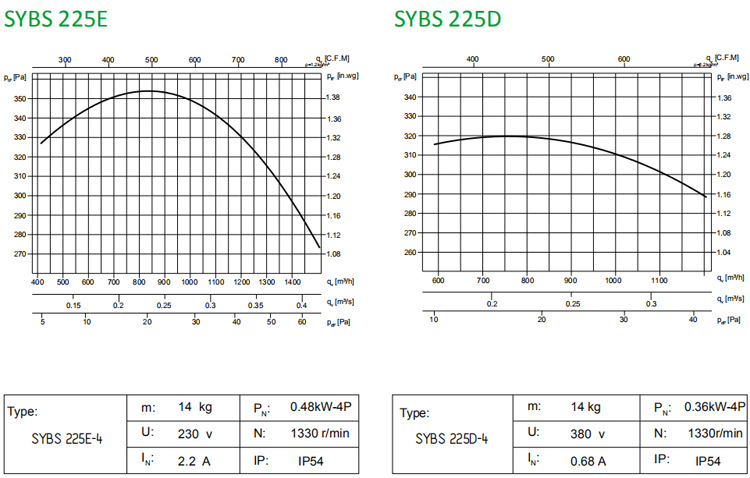

SYBS 225技術參數

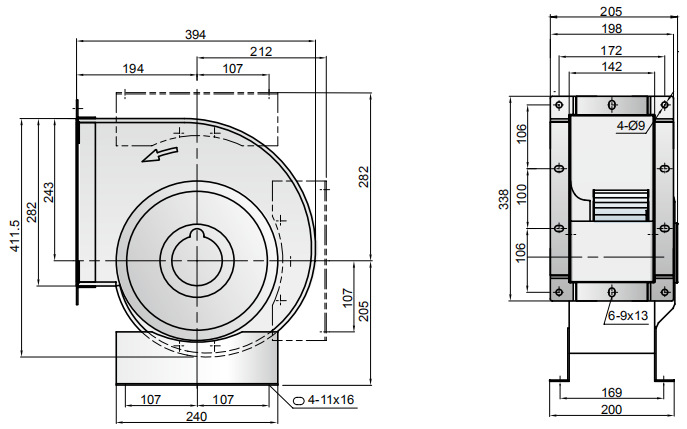

SYBS 225外形及安裝尺寸
SYBS 系列風機產品說明
億利達離心風機SYBS225空調風機,SYB200II 外轉子電機直聯驅動離心風機
SYBS 系列單進風離心式空調風機葉輪直徑從180~400mm,流量范圍從1000m3/h-80000m3/h,全壓可達500Pa,采用外轉子電機直聯傳動,具有效率高、噪聲低、結構緊湊等特點, 是變風量空調器、管道式空調機組、VAV 系統及其他暖通空調、凈 化設備理想的配套產品。

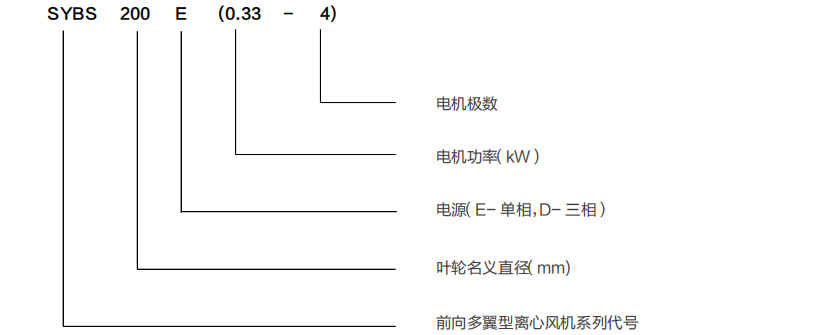

一. 命名方式
二、產品型式
2.1. 旋向

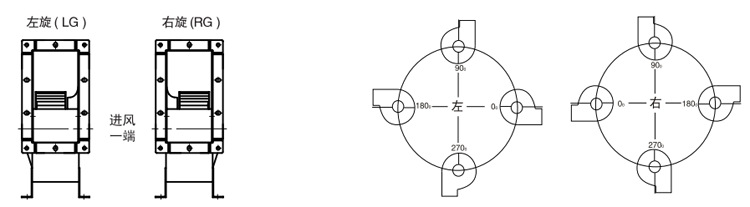

SYBS 系列風機可下左圖分為左旋(LG)和右旋(RG)兩種旋轉方式,從進風一端正視,葉輪順時針旋轉的稱為右旋風機,逆時針旋轉的稱為左旋風機。
2.2. 出風口方向
SYBS 系列風機可按上右圖所示制成 0°、90°、180°、270°四 種出風方向。
三. 產品結構
SYBS 系列風機主要由機殼、葉輪、支板、電機、四部分組成。
3.1. 機殼
機殼采用熱鍍鋅鋼板制造,側板具有符合空氣動力的外形,進風口整體拉伸成型,蝸板采用點焊方式與側板連成一體。在側板上預設一系列的鉚螺母孔,以便按照用戶要求的出風口方向進行安裝。
3.2. 葉輪
前向多翼葉輪采用優質熱鍍鋅板鋼板制成,葉片設計成符合空氣動力學的特定形狀,使得效率高,噪聲低。葉片用鉚爪固定在中盤及端圈上,在大功率連續運轉時,葉輪將具備足夠的剛度。所有葉輪進行靜平衡和動平衡測試,內控精度達到 G2.5 級(ANSI/AMCA 204-05)。
3.3. 支板(框架)
支板采用優質鍍鋅板制成,*加強工藝保證足夠的強度,支板安裝角度可以根據用戶的不同需求進行調整。
3.4. 電機
SYBS 系列風機配用外轉子低噪聲單相、三相電動機,該電機調速范圍廣,可采用調壓及調頻等手段進行無級調速,以適應系統負荷多變的要求。
四、說明
1. 風機配用電機功率是指在特定工況下,內功率加上電機容量安全系數而言,并非出風口全開時所需的功率,因此為防止電機因超功率運轉而燒毀,嚴禁風機未加任何外界阻力進行空運轉。
2. 樣本中的風機性能是選用電機額定轉速測試的結果,我們亦可通過改變電機的轉速達到用戶實際的需求。
3. 風機在運輸、裝卸過程中應小心輕放,嚴禁撞擊擠壓,嚴禁堆放于潮濕或有腐蝕性的場合。
4. 風機安裝前應用手撥動葉輪,檢查是否有過緊或碰撞現象,確認沒有這些現象時方可進行試運轉。
5. 風管與風機進風口、出風口之間連接時應盡量采用軟連接,接頭不得拉得過緊。
6. 風機安裝后應檢查機殼和其他殼體內部,不應遺留的工具和雜物。
7.風機正式運轉前,需檢查葉輪的轉向是否符合側板上的轉向標記。
8. 訂貨時需注明風機型號、配用電機型號、風機的風量、風壓等參數。
億利達離心風機SYBS225空調風機,SYB200II 外轉子電機直聯驅動離心風機
