安科瑞AIM-T500工業用絕緣監測儀用于交流
1 概述
AIM-T500絕緣監測儀是安科瑞電氣集多年電力儀表行業的設計經驗，研究開發出來用于監測IT 配電系統（又稱不接地系統）對地絕緣狀況的儀表。產品采用*的微控制器技術，集成度高，體積小巧，安裝方便，集智能化、數字化、網絡化于一身。具有測量范圍廣、反應速度快、允許系統泄漏電容大等特點。同時，其功能豐富：絕緣故障預警、故障報警、事件記錄、互聯、各參數可自由設置，可用于礦井、玻璃廠、電爐和試驗設備、冶金廠、化工廠、爆炸危險場所、計算機中心以及應急電源等工業場所的IT 系統中，實時監測IT 系統對地的絕緣狀況。產品符合企業標準《IT 系統絕緣監測儀》（Q/VDCL-26-2017）的規定要求。安科瑞AIM-T500工業用絕緣監測儀用于交流
2 功能特點
2.1 具有對被監測IT 系統對地絕緣電阻監測、故障預警及報警功能；
2.2 繼電器報警輸出、LED 報警輸出等多種故障指示功能；
2.3 采用*的現場總線通訊技術，可與上位機管理終端通訊，實時監控IT 系統的運行狀況；
2.4 具有故障事件記錄功能，能夠記錄故障發生的時間和故障類型，方便操作人員分析系統運行狀況，及時消除故障。
2.5 應用范圍廣，適用于交流、直流以及交直流混合IT 系統的絕緣監測。
2.6 自檢功能。可一鍵實現儀表硬件電路的故障自檢。
2.7 斷線監測功能。實時監測PE/KE 功能接地線連線狀況。
2.8 手動/自動復位自由選擇。
2.9 測量范圍廣、允許系統泄漏電容大。
3 型號說明
例如：
AIM-T500
產品：絕緣監測儀
應用場所：工業場所
4 技術參數
5 參考標準
5.1 IEC 61557-8-2007《交流1000V 和直流1500V 以下低壓配電系統電氣安全防護檢測的試驗、測量或監控設備第8 部分：IT 系統用絕緣監測裝置》；
5.2 GB/T 18286.24-2010/IEC 61326-2-4:2006 《測量、控制和實驗室用的電設備電磁兼容性要求第24 部分：特殊要求符合IEC 61557-8 的絕緣監控裝置和符合IEC 61557-9 的絕緣故障定位設備的試驗配置、工作條件和性能判據》
6 安裝與接線
6.1 外形和尺寸
AIM-T500 外形與安裝尺寸（單位：mm）
上圖依次為嵌入式安裝的絕緣監視儀AIM-T500 的后視圖、側視圖與正視圖。
6.2 安裝方法

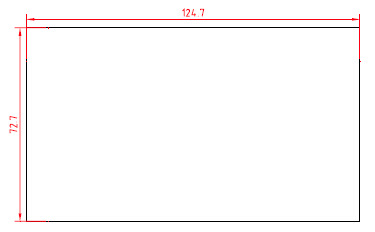

AIM-T500 安裝方法
AIM-T500 絕緣監測儀采用嵌入式安裝，上圖為絕緣監視儀開孔尺寸圖。
6.3 接線方法
AIM-T500 接線方法
上排端子：T1、T2（31、32）為自檢端子，能判斷儀表的電阻測量是否準確，該功能必須在不接入直流系統的情況下使用，短接T1、T2，會顯示儀表測量結果。F1、F2（23、24）為互聯端子，當兩套不接地系統互聯時，接入F1、F2 的儀表將停止工作，由另外一個儀表單獨監測。L1、L2（4、5）接入被監測IT 系統（無中性線的三相或單相IT 系統時接入任意2相；有中性線的三相IT 系統時L1 和L2 都接在中性線上；單相直流系統時，L1 接在正級，L2 接在負極。）。
下排端子：KE、PE（28、29）為儀表功能接地線，需分別連接至現場等電位接地端子排；U1、U2（1、2）端子為儀表輔助電源接口；A、B(18、19)端子分別為RS485 通訊的A、B 線接口，用于與上位機通訊；D01+和D01-（12、13）, D02+和D02-（14、15）, D03+和D03-（16、17）,為3 組繼電器輸出，分別對應錯誤報警、故障預警、故障報警兩種故障輸出。
6.4 注意事項
6.4.1 絕緣監測儀采用嵌入式安裝，可安裝于配電柜中。
6.4.2 安裝接線時應按接線圖進行接線，接線用針式套接頭壓接后，再插入儀表相應端子并將螺釘擰緊，避免因接觸不良而導致儀表工作不正常。
6.4.3 通訊接線
該絕緣監測儀提供異步半雙工RS485 通訊接口，采用MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達128 個儀表，每個儀表均可通過菜單設定其通訊地址以及波特率。
與上位機系統通訊連接時建議使用屏蔽雙絞線，每芯截面均不應小于0.5mm2，分別接A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。建議末端絕緣監測儀的A、B 端子之間并聯添加匹配電阻，推薦阻值為120Ω。
6.4.4 繼電器輸出不攜帶電源，報警器（或警示燈）需額外配置獨立供電。
