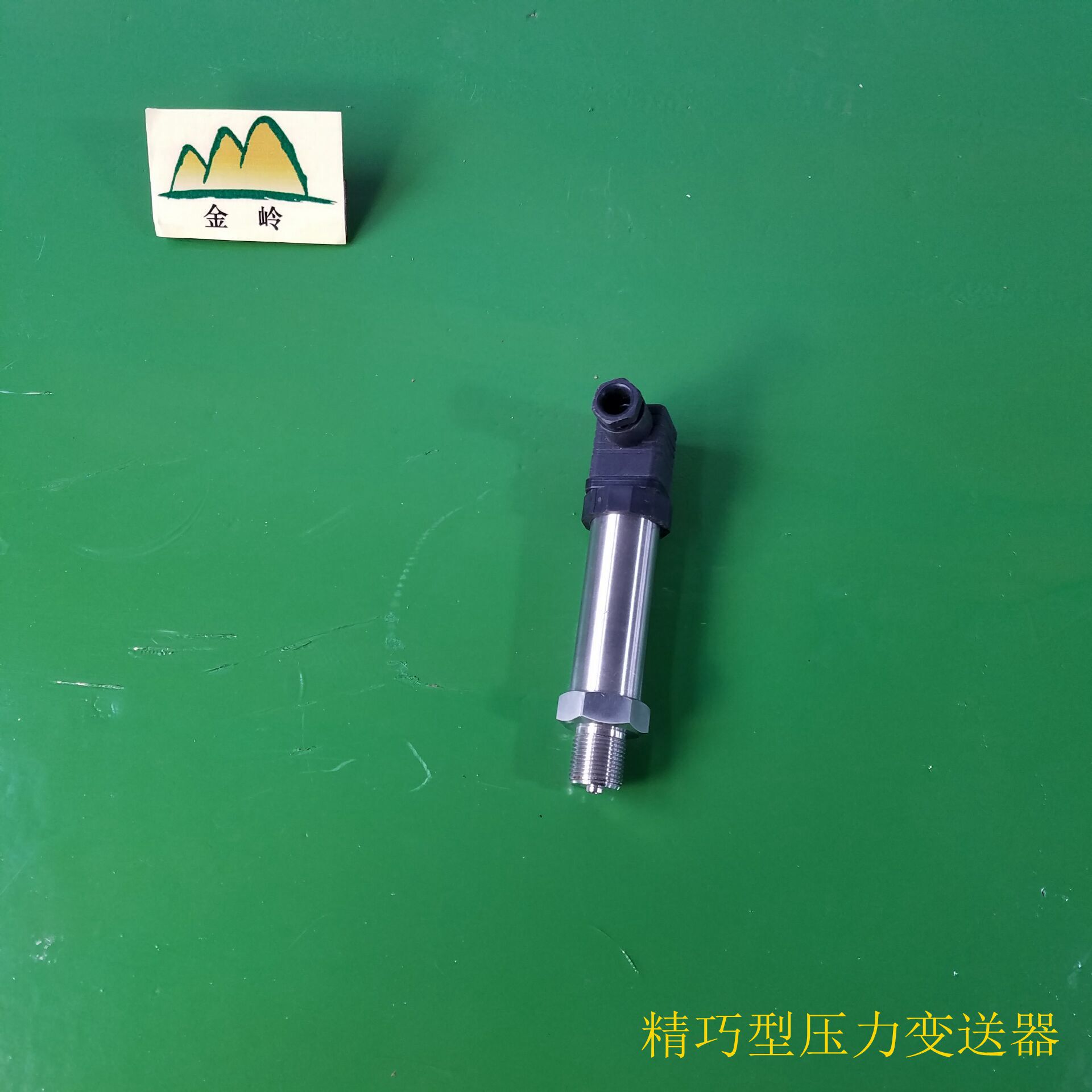

JL-B900 精巧型變送器
JL-B900系列壓力（差壓）擴散硅變送器選用進口高品質擴散硅式.陶瓷式壓力傳感器作為敏感元件.采用聚成模塊.經精細的溫度.零點.滿量程和非線性補償.實現對液體.氣體.蒸汽等介質壓力變化的準確測量和變送。實現工礦企業.科研院所等部門對各種場所壓力真空介質變化的理想監控
★體積小.重量輕.可在狹窄位置安裝使用。
★316L 不銹鋼機電一體化結構，堅固耐用。
★集成化芯片，分立元件少，溫度特性好
★易操作.維護檢修方便。
主要技術指標：
測量對象：液體、氣體和蒸氣
測量范圍：-0.1～0～60Mpa
測量精度:0.2%、0.5%
輸出信號：4～20 mA或1～5VDC
過載能力：<1.5倍量程
溫度漂移：0.02%FS/℃
供電電源:12～36VDA
介質溫度：-40～85℃
環境溫度：-30℃～80℃
環境濕度：<85%RH
負載電阻：≤1000Ω
測量介質：對不銹鋼*的氣體、液體
☆主要技術指標
1. 準確度 ：0.1%F•S 0.25%F•S 0.5%F•S
2. 測量范圍 ：-95KPa～35MPa間任選
3. 測量介質 ：液體、氣體、蒸汽
4. 存貯溫度 ： -40℃～125℃
5. 使用溫度 ：-10℃～350℃
6. 防腐材料 ：316L不銹鋼 陶瓷 聚四氟乙烯
7. 溫度影響 ：＜0.02%/℃ 8.負載電阻 ：≤750Ω
9. 過載能力 ：量程的1~2倍 10.機械保護 ：IP65
11. 電源電壓 ：24V DC 12.零點溫度系數：小于0.02%/℃
13. 濕 度 ：≤95%RH 14.滿程溫度系數：小于0.02%/℃
15. 重 量 ：＜1Kg 16.關聯設備：EXZ231B型安全柵
擴散硅變送器選型表
企標 | 分隔線 | 型號 | 類別 | 形式 | 防爆 | 量程 | 精度 | 過程連接 | 表頭 | 說明 |
JLB |
|
|
|
|
|
|
|
|
| 金嶺儀表 |
i | — |
|
|
|
|
|
|
|
| 無定義 |
| 900 |
|
|
|
|
|
|
| 壓力變送器 | |
| GP | 表壓 |
|
| 絕壓 |
| SP | 密封表壓 | ||
| 不標 |
|
|
|
|
| 通用型 | |||
J |
|
|
|
|
| 精巧型 | ||||
DP |
|
|
|
|
| 差壓 | ||||
| N | 普通不爆型 | E | 隔爆型ExdIIBT4 | i | 本安型ExiaIICT | ||||
| 1 | 0-35kpa |
| 6 | 0~2.1MPa | |||||
2 | 0-100kpa |
| 7 | 0~3.5MPa | ||||||
3 | 0-200kpa |
| 8 | 0~7MPa | ||||||
4 | 0-350kpa |
| 9 | 0~21MPa | ||||||
5 | 0-700kpa |
| 0 | 0~35MPa | ||||||
| A | 0.1F.S | B | 0.25%F.S | ||||||
|
| C | 0.5%F.S | |||||||
1 |
| M20*1.5 | ||||||||
2 |
| 1/2 NPT | ||||||||
3 |
| G 1/2 | ||||||||
| 不標 | 無表頭 | ||||||||
M1 | 0-刻度 | |||||||||
M2 | 3 1/2LED | |||||||||
M3 | 3 1/2LCD | |||||||||
JLB | — | 900 | GP | J | N | 8 | C | 2 | M1 | 完整選型 |
JL-B900 精巧型變送器
JL-B900系列壓力（差壓）變送器選用進口高品質擴散硅式.陶瓷式壓力傳感器作為敏感元件.采用聚成模塊.經精細的溫度.零點.滿量程和非線性補償.實現對液體.氣體.蒸汽等介質壓力變化的準確測量和變送。實現工礦企業.科研院所等部門對各種場所壓力真空介質變化的理想監控
★體積小.重量輕.可在狹窄位置安裝使用。
★316L 不銹鋼機電一體化結構，堅固耐用。
★集成化芯片，分立元件少，溫度特性好
★易操作.維護檢修方便。
主要技術指標：
測量對象：液體、氣體和蒸氣
測量范圍：-0.1～0～60Mpa
測量精度:0.2%、0.5%
輸出信號：4～20 mA或1～5VDC
過載能力：<1.5倍量程
溫度漂移：0.02%FS/℃
供電電源:12～36VDA
介質溫度：-40～85℃
環境溫度：-30℃～80℃
環境濕度：<85%RH
負載電阻：≤1000Ω
測量介質：對不銹鋼*的氣體、液體
☆主要技術指標
1. 準確度 ：0.1%F•S 0.25%F•S 0.5%F•S
2. 測量范圍 ：-95KPa～35MPa間任選
3. 測量介質 ：液體、氣體、蒸汽
4. 存貯溫度 ： -40℃～125℃
5. 使用溫度 ：-10℃～350℃
6. 防腐材料 ：316L不銹鋼 陶瓷 聚四氟乙烯
7. 溫度影響 ：＜0.02%/℃ 8.負載電阻 ：≤750Ω
9. 過載能力 ：量程的1~2倍 10.機械保護 ：IP65
11. 電源電壓 ：24V DC 12.零點溫度系數：小于0.02%/℃
13. 濕 度 ：≤95%RH 14.滿程溫度系數：小于0.02%/℃
15. 重 量 ：＜1Kg 16.關聯設備：EXZ231B型安全柵
選型表
企標 | 分隔線 | 型號 | 類別 | 形式 | 防爆 | 量程 | 精度 | 過程連接 | 表頭 | 說明 |
JLB |
|
|
|
|
|
|
|
|
| 金嶺儀表 |
i | — |
|
|
|
|
|
|
|
| 無定義 |
| 900 |
|
|
|
|
|
|
| 壓力變送器 | |
| GP | 表壓 |
|
| 絕壓 |
| SP | 密封表壓 | ||
| 不標 |
|
|
|
|
| 通用型 | |||
J |
|
|
|
|
| 精巧型 | ||||
DP |
|
|
|
|
| 差壓 | ||||
| N | 普通不爆型 | E | 隔爆型ExdIIBT4 | i | 本安型ExiaIICT | ||||
| 1 | 0-35kpa |
| 6 | 0~2.1MPa | |||||
2 | 0-100kpa |
| 7 | 0~3.5MPa | ||||||
3 | 0-200kpa |
| 8 | 0~7MPa | ||||||
4 | 0-350kpa |
| 9 | 0~21MPa | ||||||
5 | 0-700kpa |
| 0 | 0~35MPa | ||||||
| A | 0.1F.S | B | 0.25%F.S | ||||||
|
| C | 0.5%F.S | |||||||
1 |
| M20*1.5 | ||||||||
2 |
| 1/2 NPT | ||||||||
3 |
| G 1/2 | ||||||||
| 不標 | 無表頭 | ||||||||
M1 | 0-刻度 | |||||||||
M2 | 3 1/2LED | |||||||||
M3 | 3 1/2LCD | |||||||||
JLB | — | 900 | GP | J | N | 8 | C | 2 | M1 | 完整選型 |
