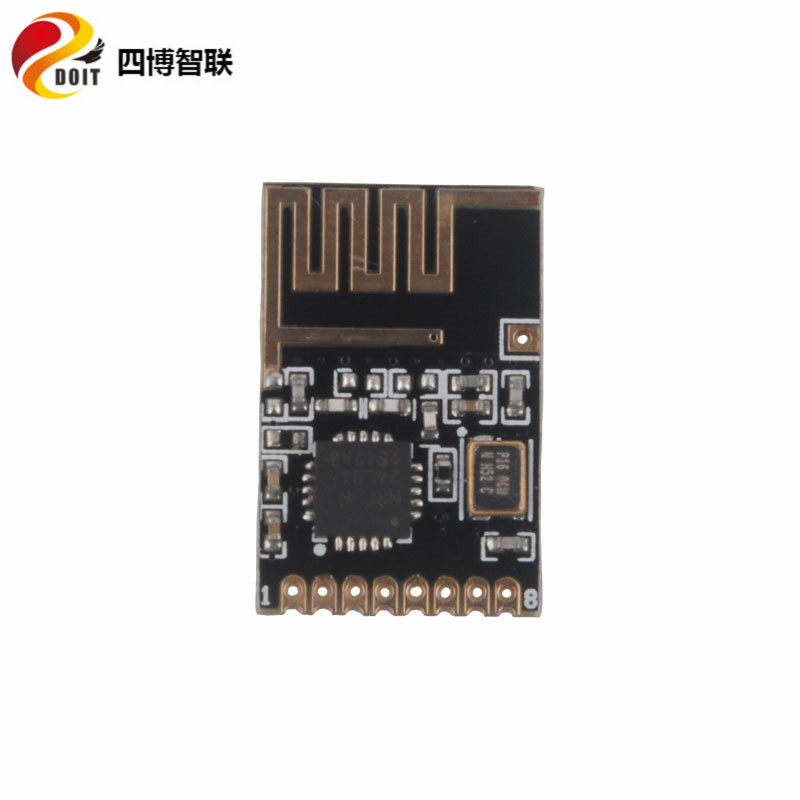

產品特點：
2.4G貼片模組是一款小體積，板載天線的2.4G無線模塊，高空中速率（可達2Mbps），采用SPI接口，收發一體的純硬件模塊；高穩定性，高性價比，頻譜測試特性好，小體積，采用全工業級元器件。
圖

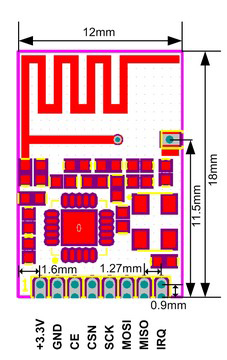

尺寸圖：

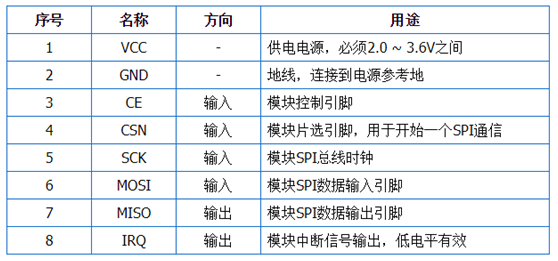

序號 | 名稱 | 方向 | 用途 |
1 | VCC | - | 供電電源，必須2.0 ~ 3.6V之間 |
2 | GND | - | 地線，連接到電源參考地 |
3 | CE | 輸入 | 模塊控制引腳 |
4 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
5 | SCK | 輸入 | 模塊SPI總線時鐘 |
6 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
7 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
8 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
圖片：
模塊型號 | XH-NF-03 |
封裝 | DIP-8 |
尺寸 | 28.6*15.3*3.2 mm |
通訊接口 | SPI（速率可達10Mbps） |
空中速率 | 250k~2Mbps 3級可調（250kbps、1Mbps、2Mbps） |
頻譜范圍 | 2400MHz~2525MHz 可調，1MHz步進 |
天線形式 | 板載PCB 天線 , 增益 2dBi |
大發射功率 | 7dBm |
接收靈敏度 | |
平均電流 | 發射電流：25mA（7dBm） 接收電流：15mA （2Mbps） 關斷電流 1.0uA（Shutdown模式） |
供電范圍 | 2.0V~3.6V，典型值 3.3V |
工作溫度 | -20 ℃ ~ 85 ℃ |
存儲環境 | -20 ℃ ~ 90 ℃ , < 90%RH |
