864芯光纜交接箱生產基地、共建共享光纖交接箱詳細介紹圖文介紹、落地式|盒式分光/免跳接光纖交接箱生產廠家（中國電信|聯通|廣電網絡|移動通信,容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纖交接箱）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,*化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案、： - 、：474665107 – 225357557【寧波品悅科技有限公司】品悅連接世界！信息溝通心靈！

品悅通信為適應中國電信、中國移動、中國聯通、廣電網絡三網融合、FTTx的推廣，品悅通信推出從（OLT）局端一直到用戶桌面的FTTH、FTTX光配線網絡解決方案。產品主要包括MODF光纖總配線架、室外通信機柜，三網合一光纖配線架，三網合一光纜交接箱，三網合一光纖樓道箱，ODF光纖配線架、網絡機柜、光纜交接箱，光分路器箱，光纖分線箱，ONU光纖配線箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。

光纜交接箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965 年左右，美、日相繼發展了這種工藝。我國于80 年代末，引進了*進的SMC 生產線和生產工藝。 SMC 具有*的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。）

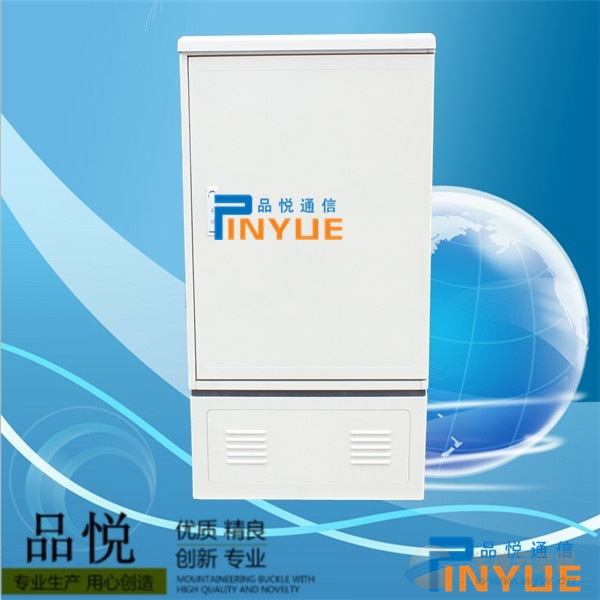

864芯光纜交接箱生產基地產品特點:
1.采用SMC箱體和鈑金箱體和不銹鋼箱體，模塊化結構，光纜的引入開剝、調度可實現全正面操作
2.一體式熔接儲纖模塊，可實現尾纖的全盤存，全停泊
3.能同時滿足帶狀光纜與非帶狀光纜的使用需求
4.主干與配線端路由分開，可實現無交叉跳纖，調線、維護方便

864芯光纜交接箱生產基地使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70℃
3.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
4.回波損耗≥45dB;附加損耗≤5dB
5.插拔耐久性壽命>1000次
6.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
7.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象

864芯光纜交接箱生產基地適用性指標:
1.標稱工作波長850nm1310nm1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.

安裝說明
本設備根據實際需要可落地或架空安裝使用
1.落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個
M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。
2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個14的孔，再將設備用M12螺母螺栓固定牢固。
纖的布放及光纖熔接
1.抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序將尾纖活動連接頭成端在下層的終端盤上。
2.將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將
其固定在終端盤上。
3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM). 4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤。

外形尺寸
交接箱外形尺寸不宜超過1600mm×1200mm×600 mm（高×寬×深），但應提供各種規格的詳細尺寸。
箱體結構
箱體采用采用封閉式結構，其中交接箱要求采用雙層結構箱體。
1、箱體裝配結束后，金屬件不得有毛刺，結構件不扭曲，箱體表面平整光滑、顏色均勻，不存在機械劃傷痕跡、箱體各部件不得有明顯色差。
2、保護接地處應有明顯的接地標志。
3、機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。箱門開啟角度不小于120°，箱體密封條粘結應平整牢固；配線箱箱門開啟角度不小于110°，間隙應不小于3mm。
4、光纜引入時其彎曲半徑應大于光纜直徑的20倍。
5、光纜光纖及尾纖在設備內布放時，不論在何處轉彎，其曲率半徑應不小于30mm。
6、設備應有明晰、完善的標識和記錄裝置，用于方便地記錄和識別纖芯序號或傳輸路由，且記錄裝置應易于修改和更換。

三網合一箱通信技術的不斷創新推動了電信網絡的迅猛發展。其中，三網合一箱接入網又是整個網絡中技術創新zui為活躍的部分。三網合一箱基于融合的思路去未來網絡，接入技術多樣化的趨勢將越來越明顯。三網合一箱接入用作為承載業務直接面向用戶網絡，是體現運營商的用戶覆蓋率和競爭實力的直接指標，同時也是電信網絡的投資重點。與核心網趨于融合的趨勢不同，接入網層面將有眾多技術百花齊放，共同打造“無處不在”的未來網絡。

現代社會已進入信息時代，三網合一箱信息技術日趨改變著人們的生活。通信是人類傳遞信息、交流思想、傳播知識的重要手段。光纖通信、衛星通信和無線電通信是現供通信的三大支術，其中三網合一箱光纖通信是主體。

三網合一箱使用說明書：

產品型號【Product model】：XH-GF03-（12芯16芯24芯32芯36芯48芯64芯72芯96芯108芯144芯）

生產廠家【The manufacturer】：寧波品悅通信設備有限公司

【Contact phone number】：

產品顏色【Product color】：電腦灰

產品材質【Product material】：冷軋鋼板

產品類型【The product type】：壁掛式、嵌入式

產品規格【Product specification】：二槽位、四槽位

產品配置【Product configuration】：可配SC/FC/LC（法蘭、尾纖、分光器）

主要特點：

1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
5.在機箱形式及厚度保持*的情況下，光纖熔接盤zui大支持6片，滿足施工過程中任意形式的接續
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等

具體功能要求如下：

(一)光纜固定與保護功能

應具有光纜引入、固定和保護裝置。該裝置具有以下功能：

1．將光纜引入并固定在光纖接續盒內，保護光纜及纜中纖芯不受損傷；

2．光纜金屬部分與機架絕緣；

(二)光纖終接功能

應具有光纖終接裝置。該裝置應便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。

(三)調線功能

通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

(四)標識記錄功能

光纖接續盒內應具有完善的標識和記錄裝置，用于方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。

(五)光纖存儲功能

光纖接續盒內應具有足夠的空間，用于存儲余留光纖。

束狀尾纖，又稱尾纖束，只有一端有連接頭，而另一端是一根光纖的斷頭，通過熔接與其他光纜纖芯相連，常出現在光纖終端盒內，用于連接光纜與終端設備。尾纖分為多模尾纖和單模尾纖。多模尾纖為橙色，波長為850nm，傳輸距離為500m，用于短距離互聯。單模尾纖為黃色，波長有兩種，1310nm和1550nm，傳輸距離分別為10km和40km。 它由12根尾纖組成，顏色依次為：藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺藍。

同類型產品種類有：12芯FC束狀尾纖，12芯SC束狀尾纖，12芯FC帶狀尾纖，12芯SC帶狀尾纖，12芯FC防水尾纖，4芯尾纖，6芯尾纖，8芯尾纖，12芯尾纖。插芯端面為PC/UPC/APC研磨.

產品特性：束狀尾纖由符合全色譜規范的康寧緊套光纖，外包芳綸纖維加強元件，再包裹具有一定阻燃性能的聚氯乙烯外護套構成，廣泛應用于傳輸線路與終端設備之間的密集連接。

用途 ：CATV、 局域網/接入網、 電信網絡/Gigabit數據網絡測試、醫療設備、其它工業及軍事應用

特點 ：

◆ 符合ANSI, Bellcore,TIA/EIA,IEC等標準及國內電信行業標準

◆ 實現了光纖傳輸的活動連接

◆ 插入損耗小，回波損耗大

◆ 良好的互換性和重復性

技術指標：◆ 重 復 性： ≤0.1dB

◆ 互 換 性： ≤0.2dB

◆ 插拔次數：>1000次

◆ 抗拉強度：0~15Kg

光纖跳線是指與桌面計算機或設備直接相連接的光纖，以方便設備的連接和管理。光纖跳線也分為單摸光纖跳線和多模光纖跳線兩種，分別與單模和多模光纖連接。

跳線(jumper)是用于兩個設備之間不帶連接器的活動連接線(區別于：接插線(patch cord)是一端或兩端帶有連接器；跳線是線纜的兩端都有光纖接頭，可直接連接設備，而尾纖只有一端有光纖接頭，另一端用來與光纖熔接的，這也是常常人家將尾纖和光纖跳線攪亂的原因)。

光纖跳線的根據接頭形狀可分為：FC光纖跳線、SC光纖跳線、ST光纖跳線、LC 光纖跳線等；

根據插芯的研磨方式(端面)可分為：PC(平面)、 UPC(球形面)、APC (斜 8 度面)等（有線電視光收發機一般要求 FC/APC 接頭）；

根據光纖種類可分為單模、50/125多模、62.5/125多模及千兆、萬兆等；
根據尾纜直徑可分為：900μm、2mm、3mm等。

光纖跳線有良好的互換性、重復性，可靠穩定。高回波衰減、低插入損耗，長度可自由選擇，溫度穩定性優良，可以應用于光纖通信系統、光纖數據傳輸、LAN、光纖傳感器和光纖 CATV。

寧波市品悅通信設備有限公司是專業從事三網合一箱_ 三網融合箱_共建共享箱_光纖分線箱_光分路器箱_光纜交接箱等通信接線設備的*企業，公司創建于2004年，憑著對光纖通信新技術的不斷追求以及對市場的快速響應構筑差異打造精品的可持續發展戰略及時準確的為用戶提供zui貼切迅捷的產品和服務。
寧波市品悅通信設備有限公司位于中國東海之濱、杭州灣南岸沿海經濟發達地區的慈溪市工業園區，地理位置*，交通便捷，緊靠滬杭甬高速公路，距寧波機場 65公里 ，集裝箱碼頭60公里，杭州灣跨海大橋9公里。品悅專業從事現代通信領域物理連接產品研究、開發、生產及的生產型企業；品悅成立于浙江慈溪，自創建以來，在的帶領下，經過幾年不斷努力，由原來的單一通信設備銷售，發展成為現在的集生產、銷售、科研、技術服務為一體的自主研發型企業。自創建年以來, 品悅不斷集力于新產品的開發和研制，憑著雄厚的技術和*的生產設備、在新產品的開發研制上取得了顯著的成果，尤其音頻配線系列取得了明顯的成就。百尺竿頭，需更進一步，品悅正在不斷的前進中，不斷的完善中。
